Обзор корпуса BaseTech GFX-06: компактный кейс для игрового ПК

BaseTech GFX-06 — компактный корпус формата Mini-Tower, рассчитанный на материнские платы mATX. Среди его достоинств: 4 предустановленных 120-мм вентилятора с RGB-подсветкой, сетчатая передняя панель и боковая стенка из закалённого стекла.

В обзоре я расскажу о конструкции корпуса, рассмотрю его систему охлаждения и совместимость с комплектующими. Чтобы проверить удобство сборки и охлаждающую способность корпуса, соберу в нём системный блок и проведу ряд тестов. В заключении определю, для кого этот корпус будет хорошим выбором, а кому стоит поискать другой вариант.

Содержание

• Технические характеристики

• Комплект поставки и внешний вид

• Система охлаждения

• Внутреннее устройство

• Тестирование

• Кому подойдёт корпус BaseTech GFX-06



Технические характеристики

Спецификации корпуса BaseTech GFX-06 отражены в таблице ниже.



Корпус предлагается в трёх вариантах: без блока питания и с БП мощностью 600 и 700 Вт. В обзоре фигурирует кейс без БП.



Комплект поставки и внешний вид

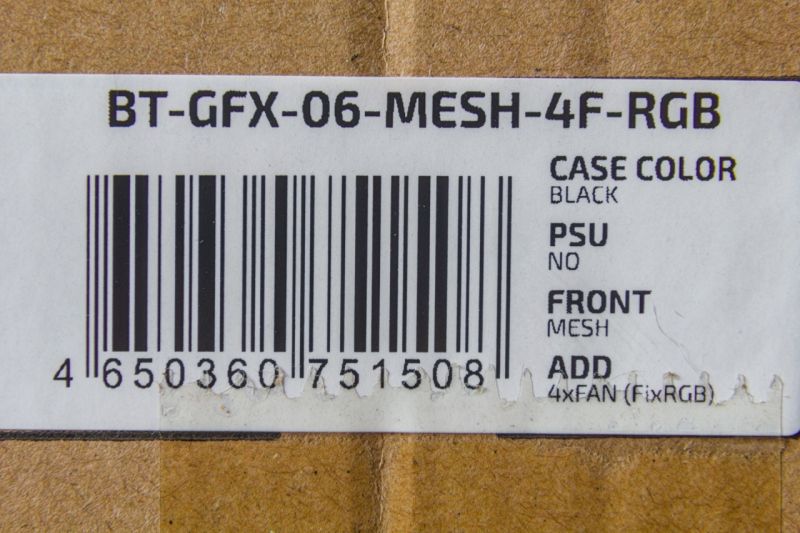

Корпус поставляется в коробке из гофрокартона с двумя прорезями на торцах для переноски. На одной из граней наклеен стикер с артикулом модели.

Внутри корпус упакован в полиэтилен и надёжно закреплён в пенопластовых вставках.

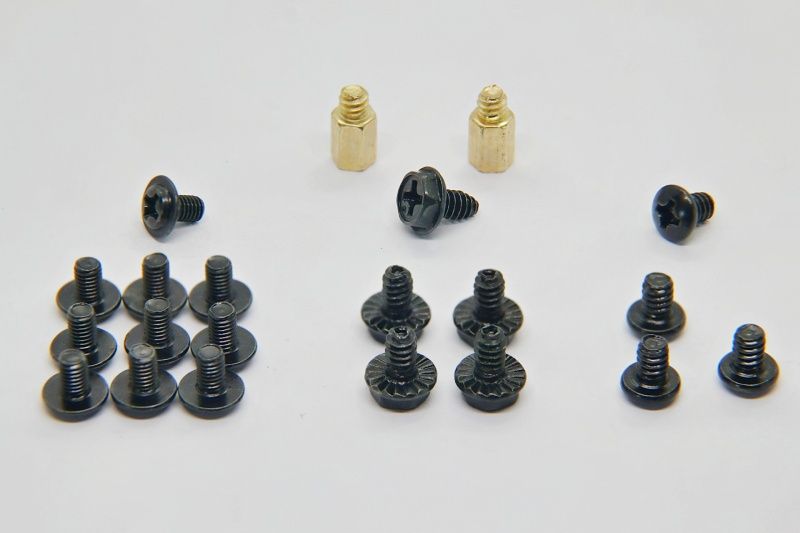

В комплекте с корпусом идёт набор крепежа:

• 2 дополнительные стойки для материнской платы (4 уже вкручены в поддон)

• 10 винтиков M3x6 для крепления материнской платы и 2.5” SSD

• 5 винтиков 6-32x6 с крупной шестиугольной головкой для крепления 3.5” HDD

• 4 винтика 6-32x6 для крепления блока питания

Паспорта и гарантийного талона в комплекте с корпусом я не обнаружил.

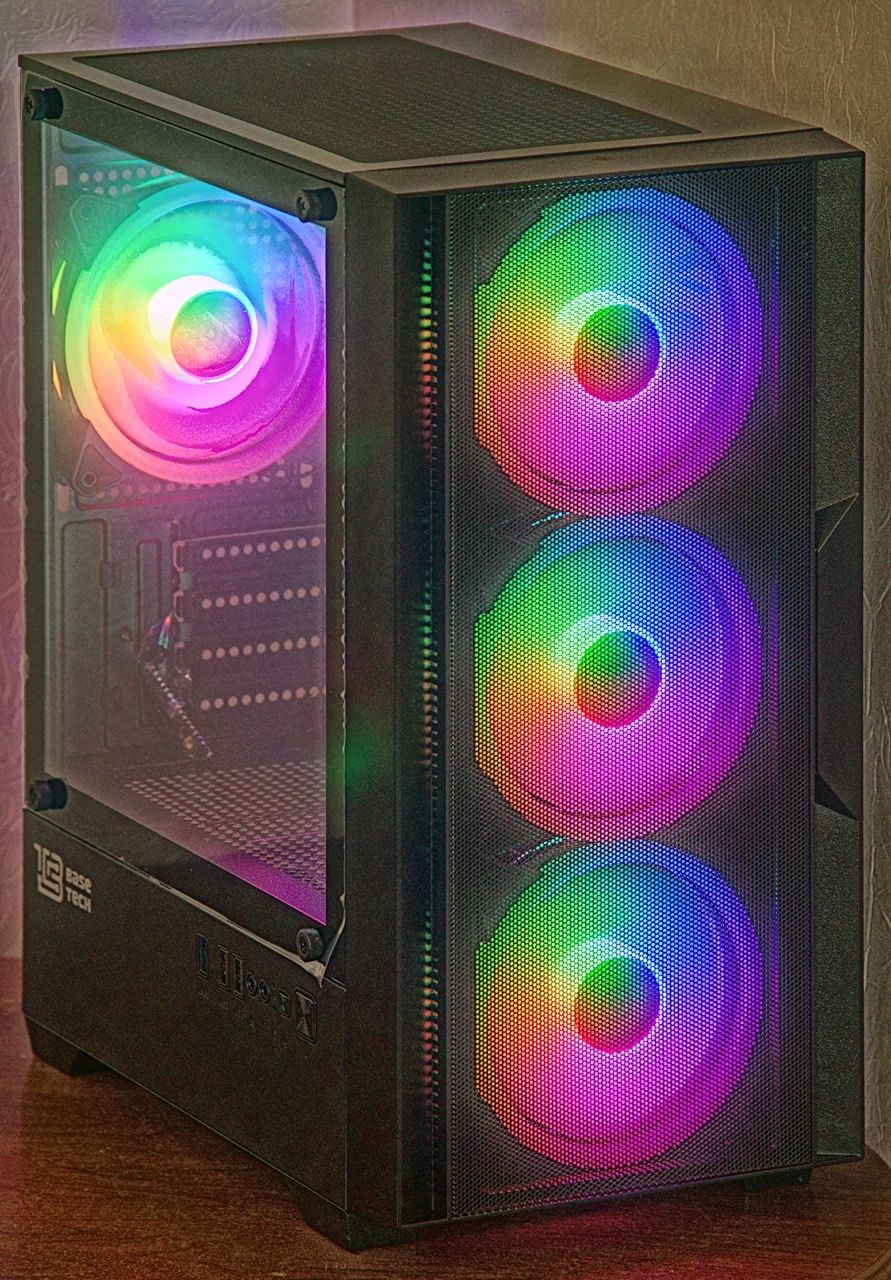

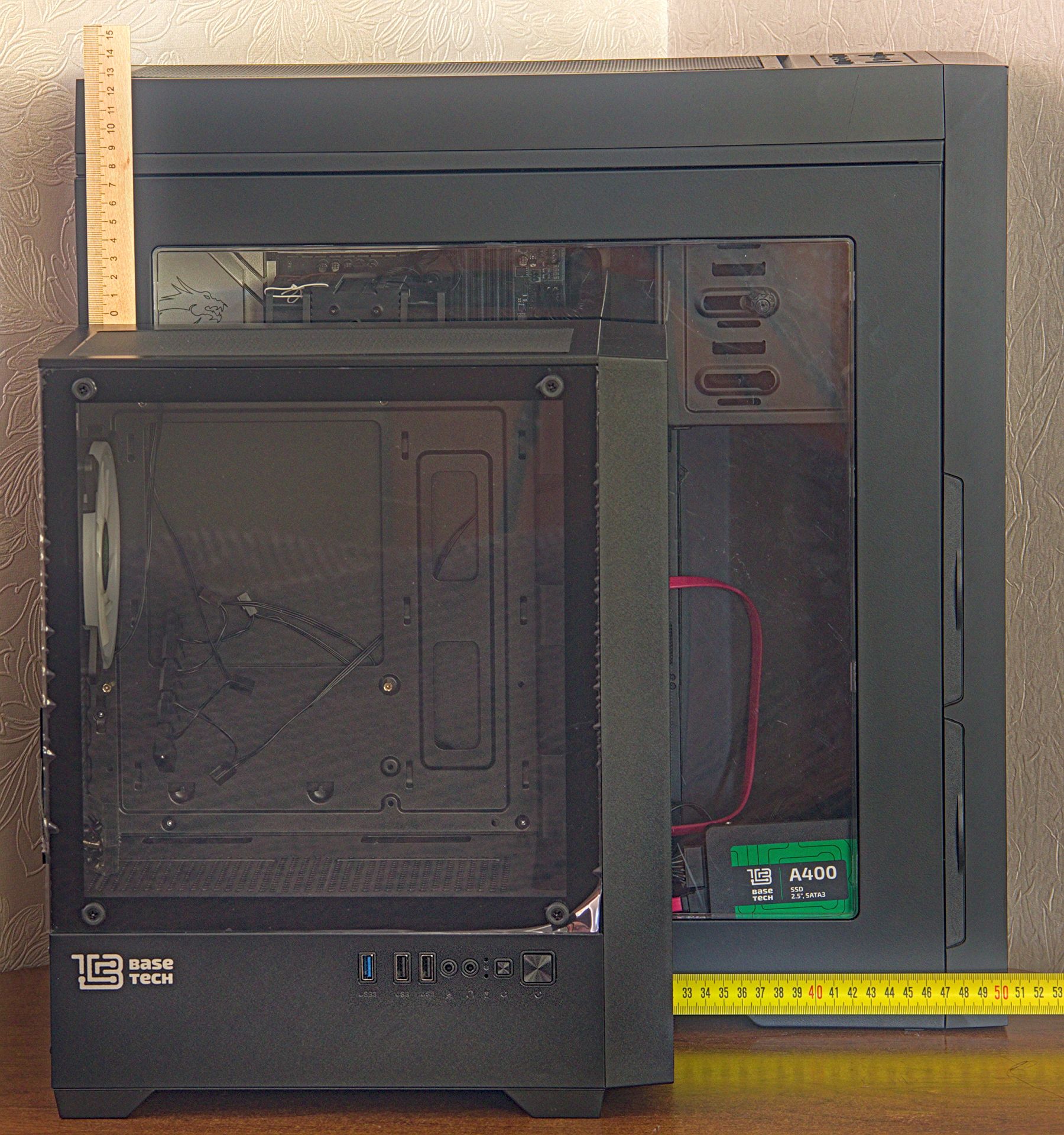

Внешне корпус BaseTech GFX-06 — это очень компактный Mini-Tower с перфорированной передней панелью и боковой стеклянной стенкой. Посмотрите, насколько корпус крохотный по сравнению с GameMax M905 формата Midi-Tower.

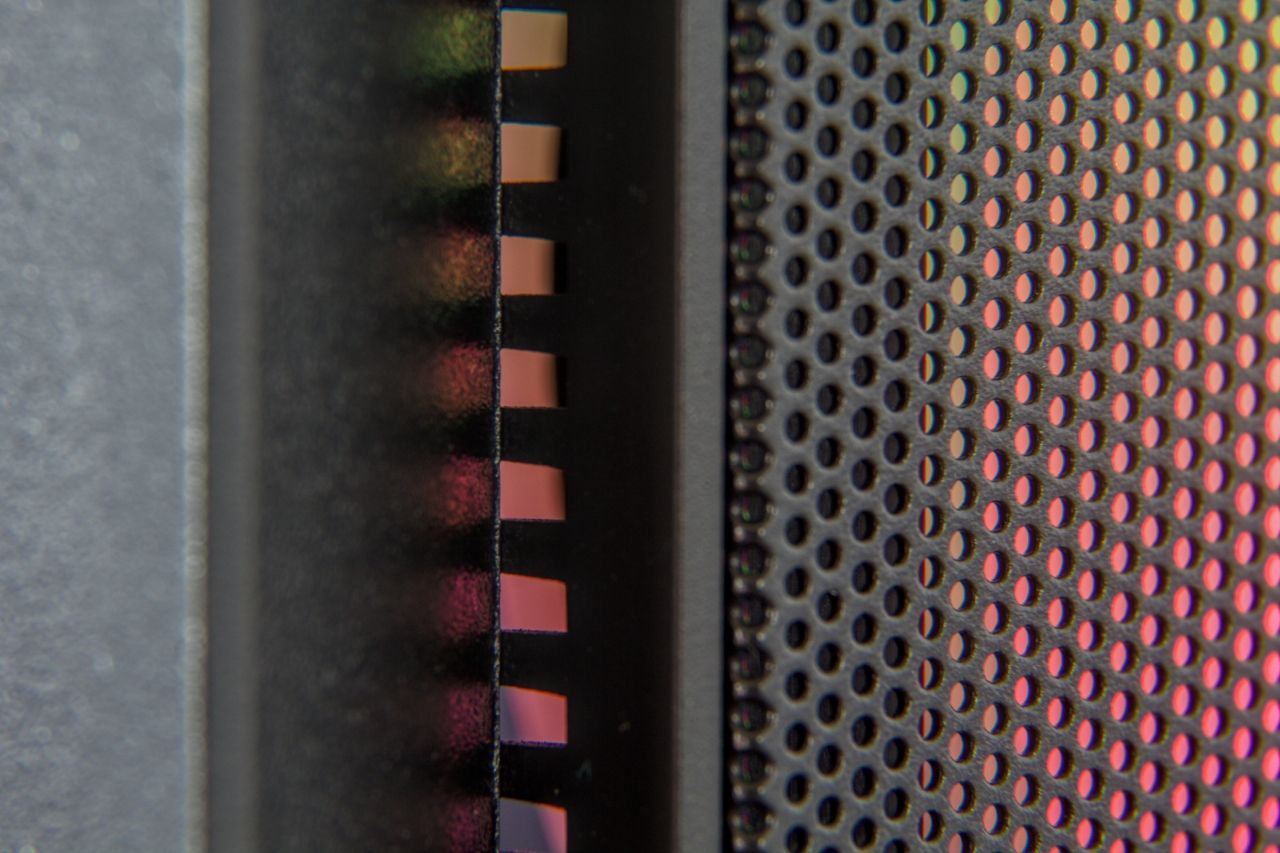

По периметру передней панели расположены прямоугольные отверстия для забора воздуха.

Передняя панель съёмная. Она закреплена на шести пластиковых защёлках, для доступа к которым нужно снять обе боковые стенки. Отмечу, что никаких проводов к передней панели не подведено.

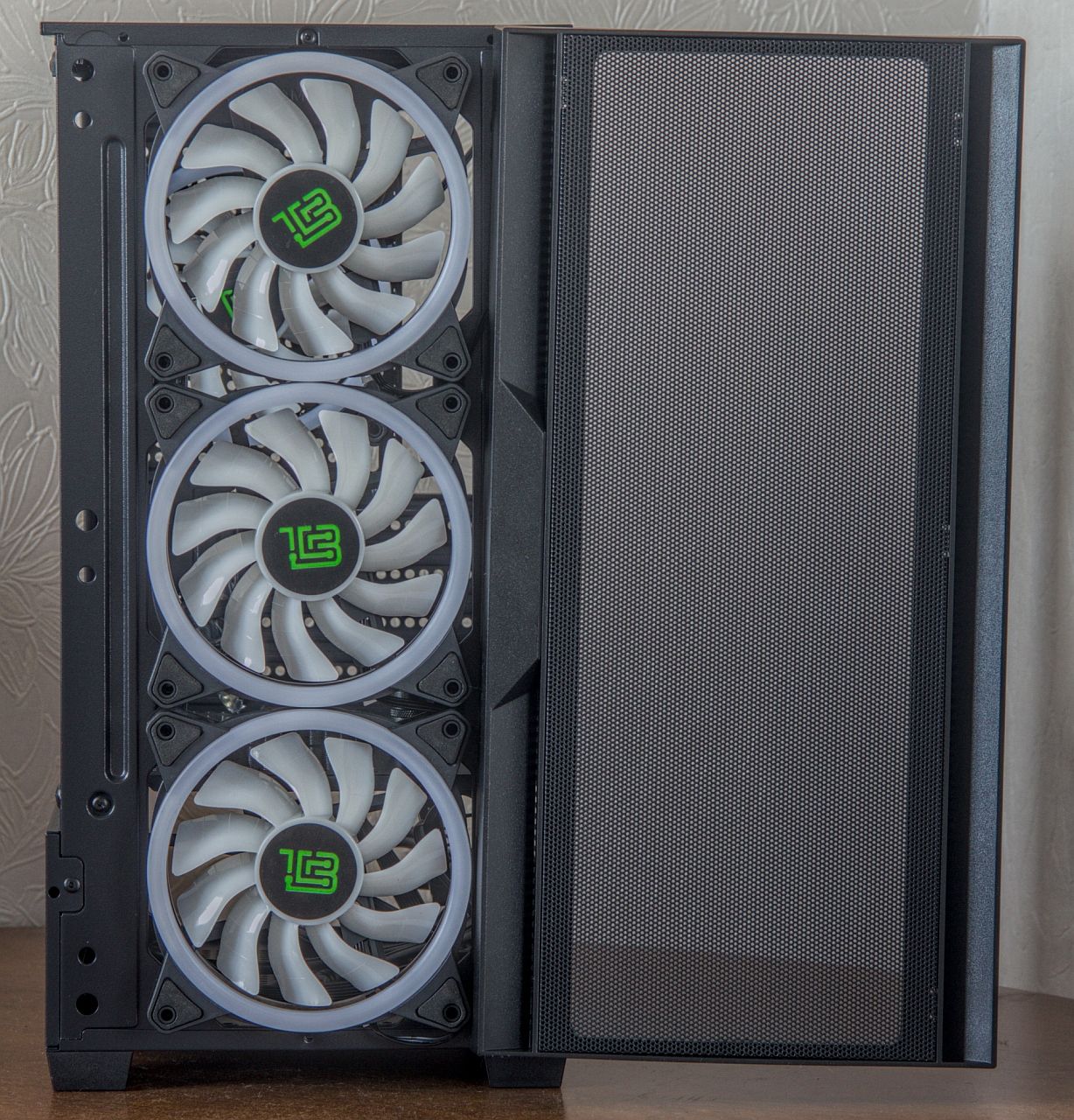

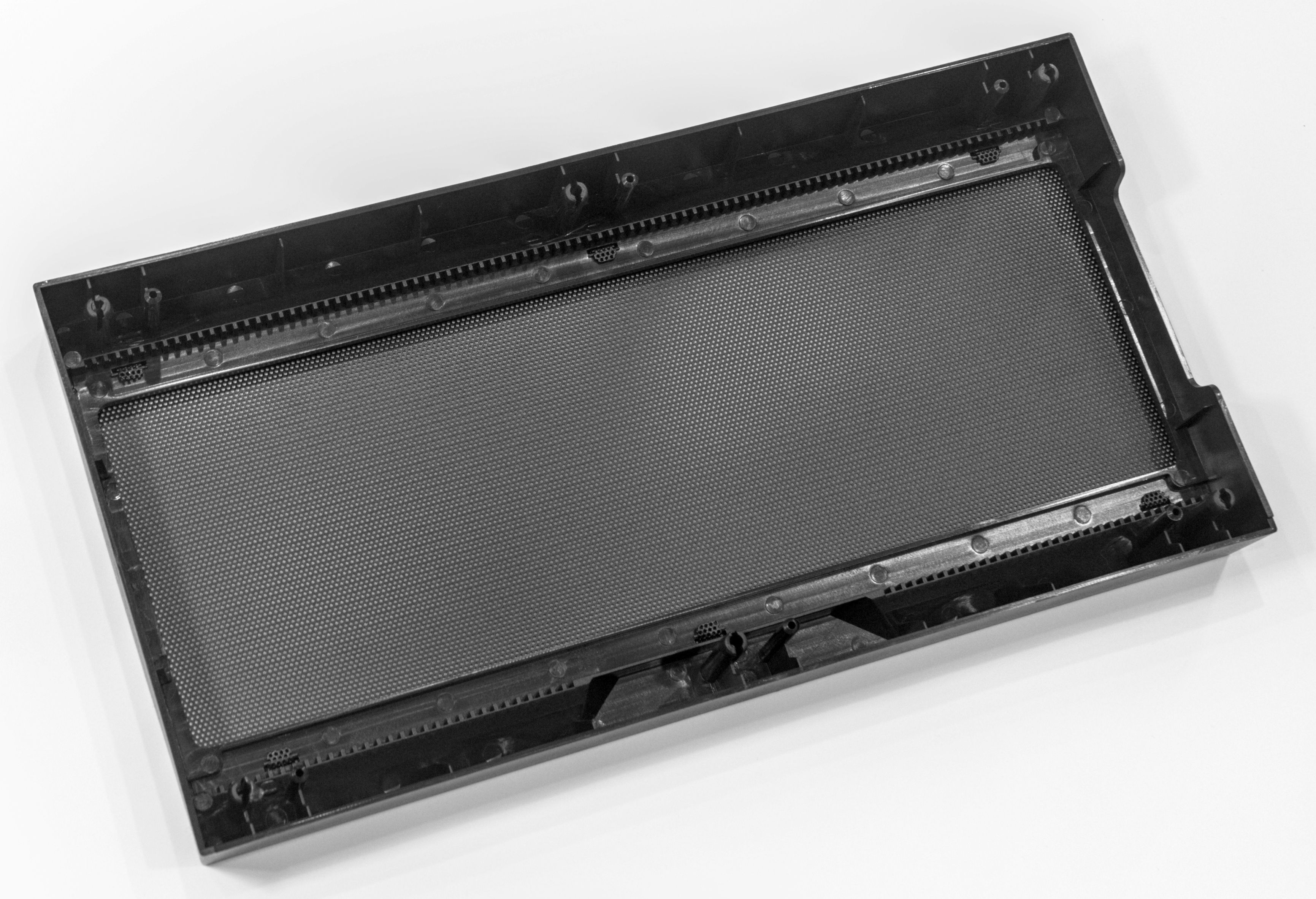

При необходимости сетку на передней панели можно снять, отогнув шесть защёлок по периметру.

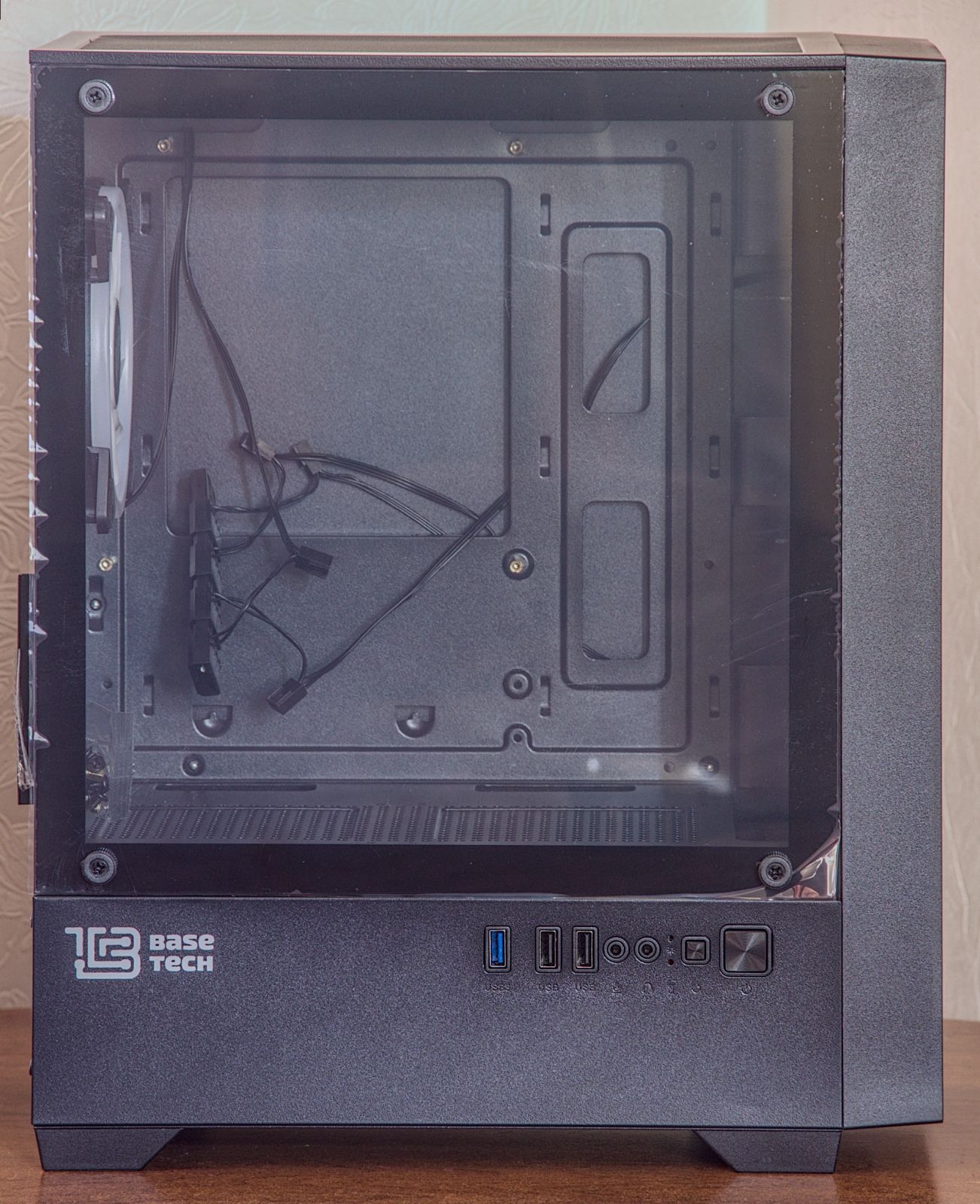

Стеклянная панель на левой боковой стенке занимает ¾ высоты корпуса. От царапин стекло защищено плёнкой.

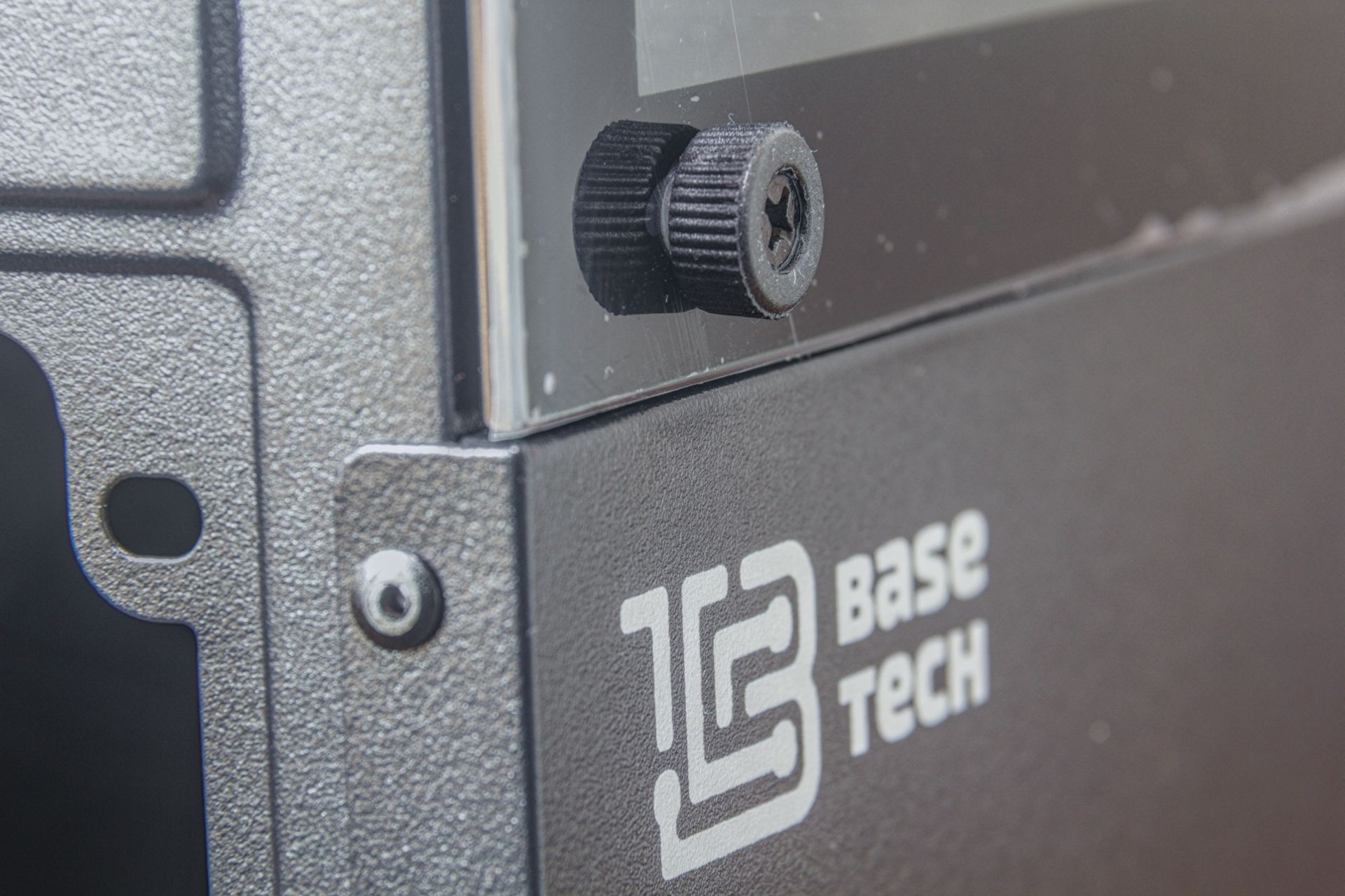

Стекло крепится к корпусу четырьмя винтами. Резиновых прокладок в местах прилегания стекла к шасси нет, но с внутренней стороны стекла по периметру имеется напыление чёрного цвета, защищающее стекло от царапин.

Все кромки стеклянной панели тщательно обработаны, порезаться о них невозможно. Толщина стекла — стандартные 3 мм.

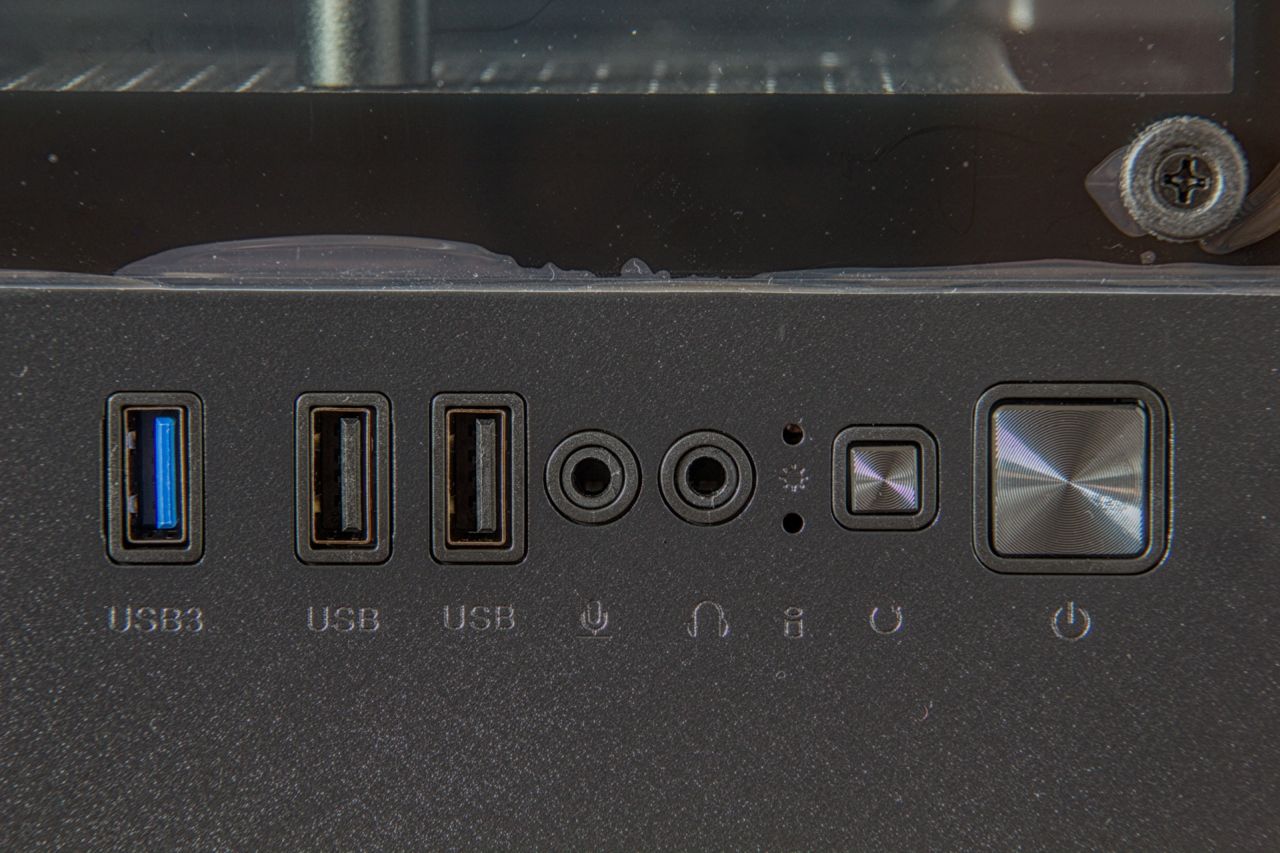

В нижней части левой боковой стенки расположились порты ввода-вывода, кнопки и индикаторы. Оснащение корпуса включает:

• два порта USB 2.0

• один порт USB 3.0

• разъёмы для наушников и микрофона

• кнопки включения и перезагрузки (Reset)

• а также индикаторы включения и активности жёсткого диска

Расположение кнопок и портов говорит о том, что корпус ориентирован на настольное размещение, справа от монитора.

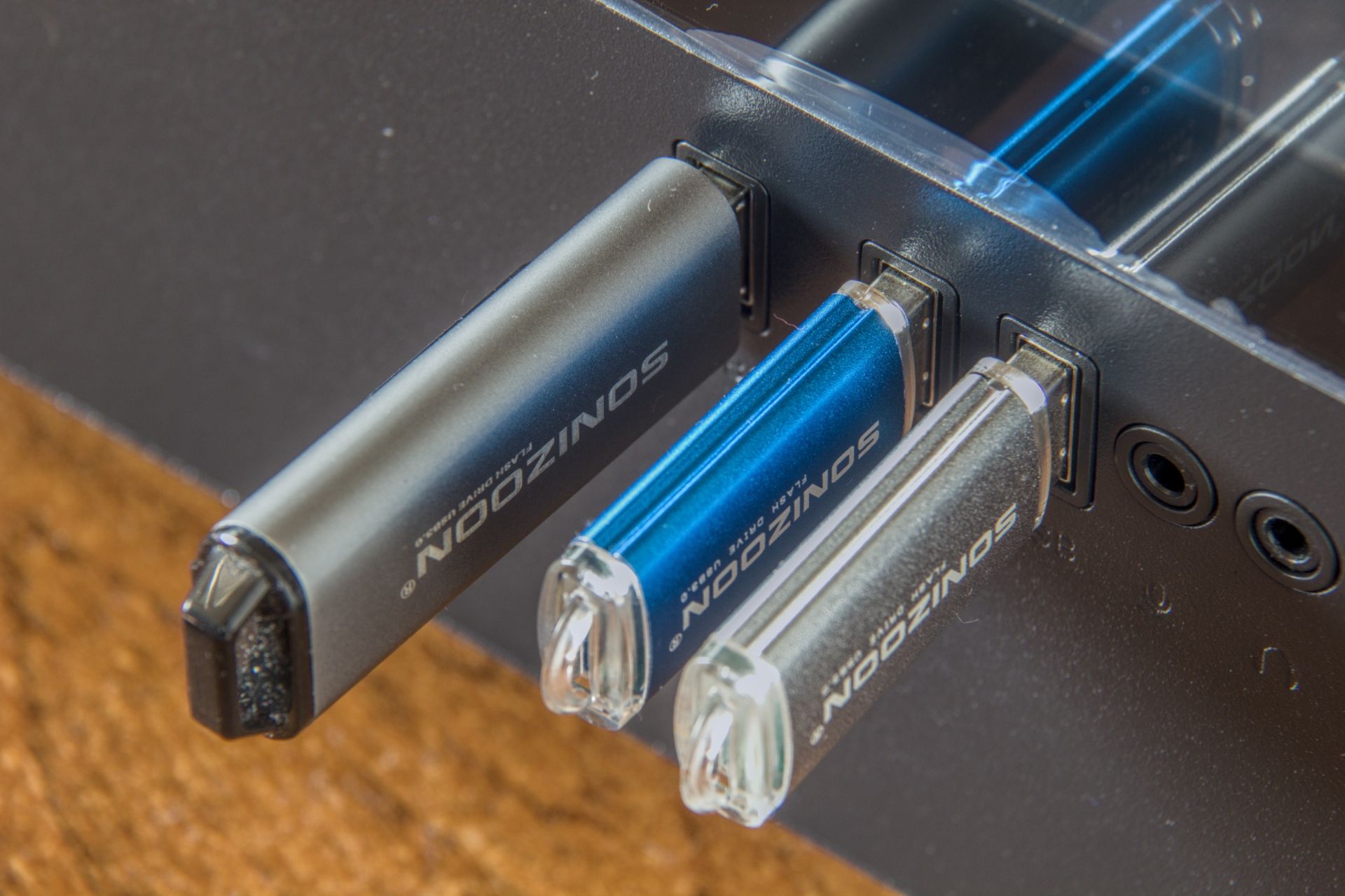

Между портами USB достаточно расстояния для одновременного размещения нескольких устройств.

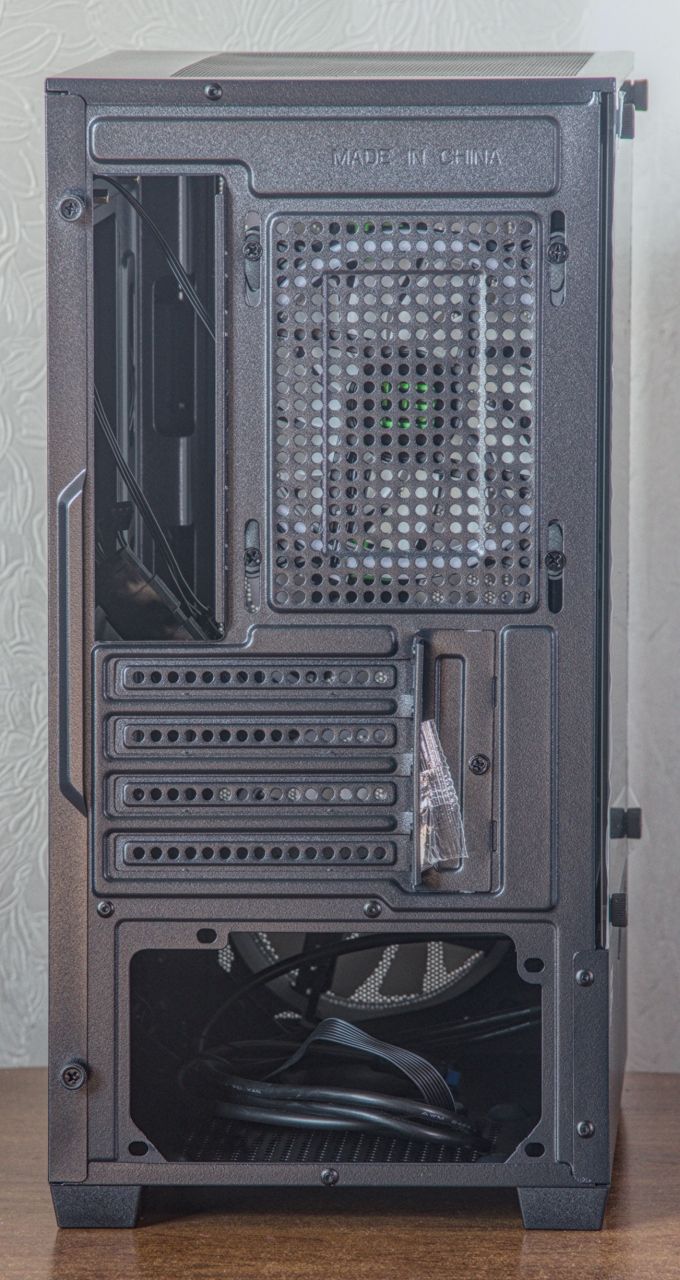

Задняя стенка корпуса выглядит привычно для корпусов с нижним расположением блока питания.

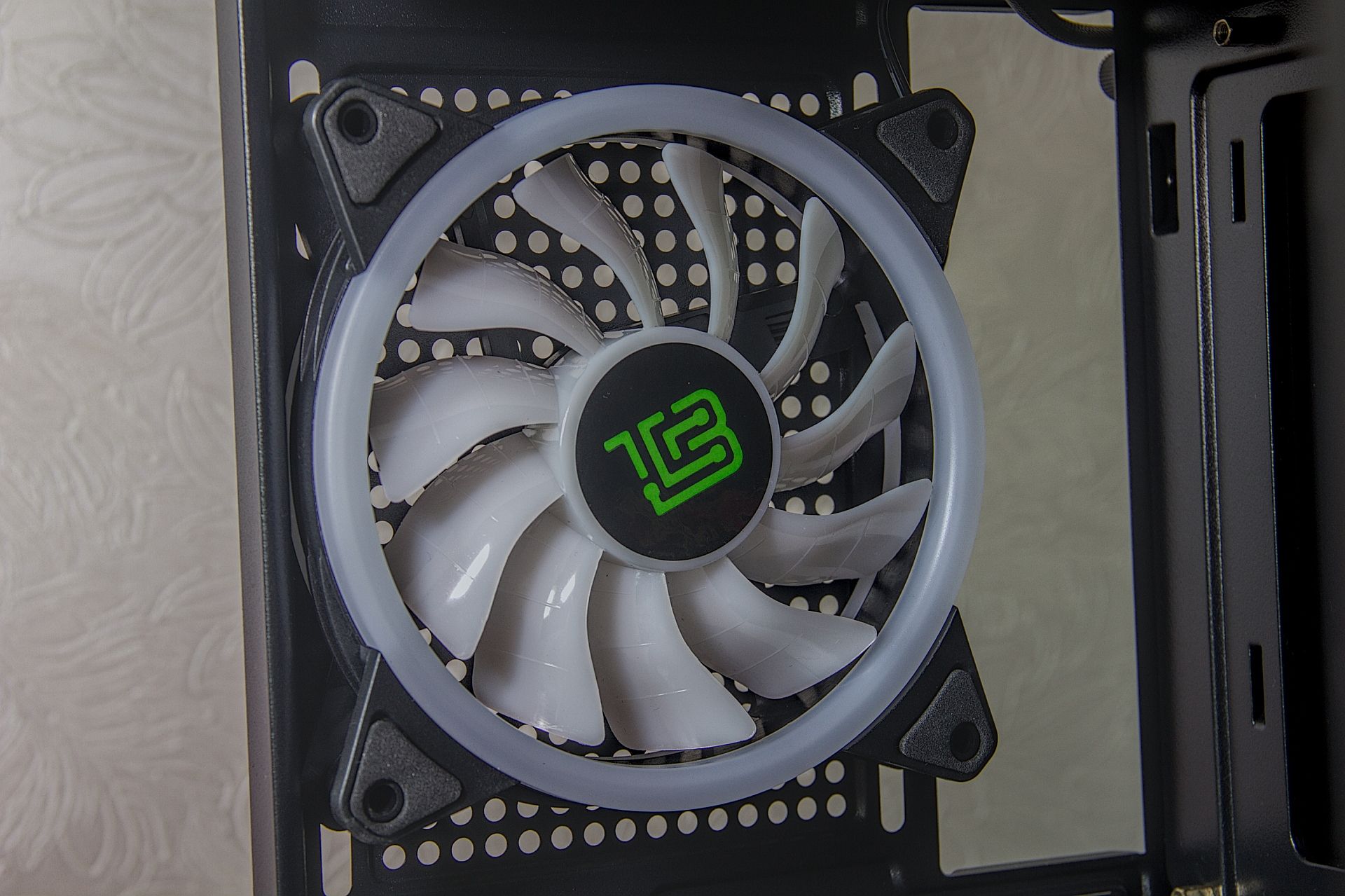

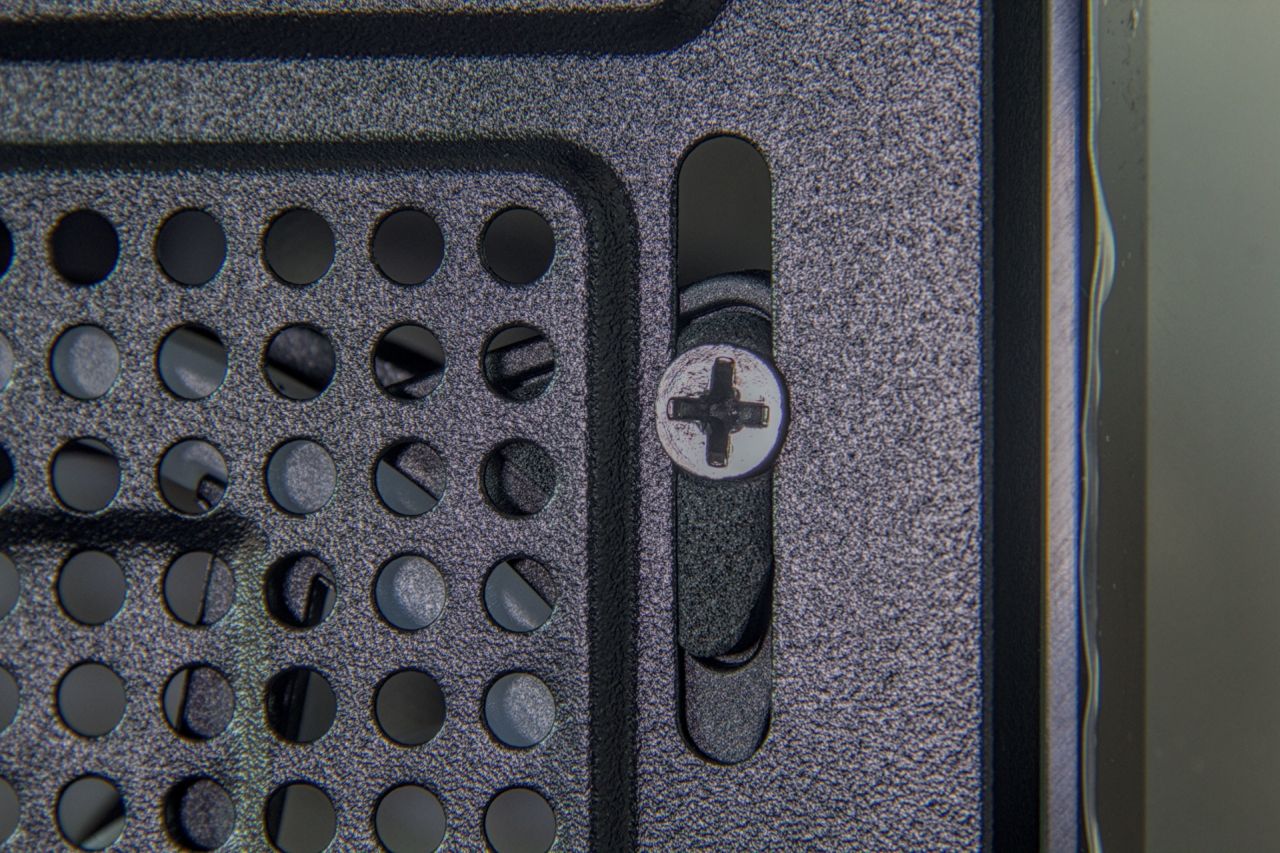

Из интересных решений отмечу крепление вентилятора на задней стенке, позволяющее регулировать его по высоте в пределах 30 мм.

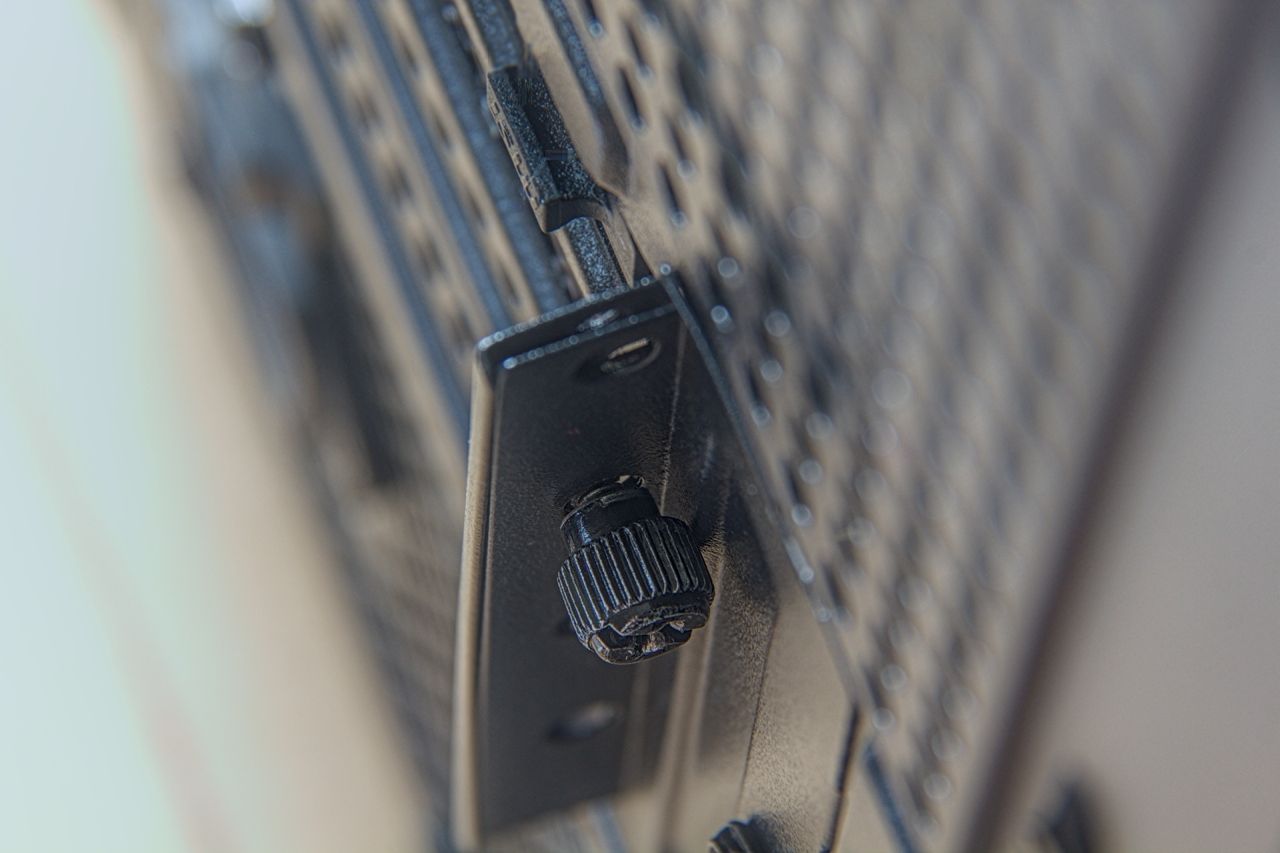

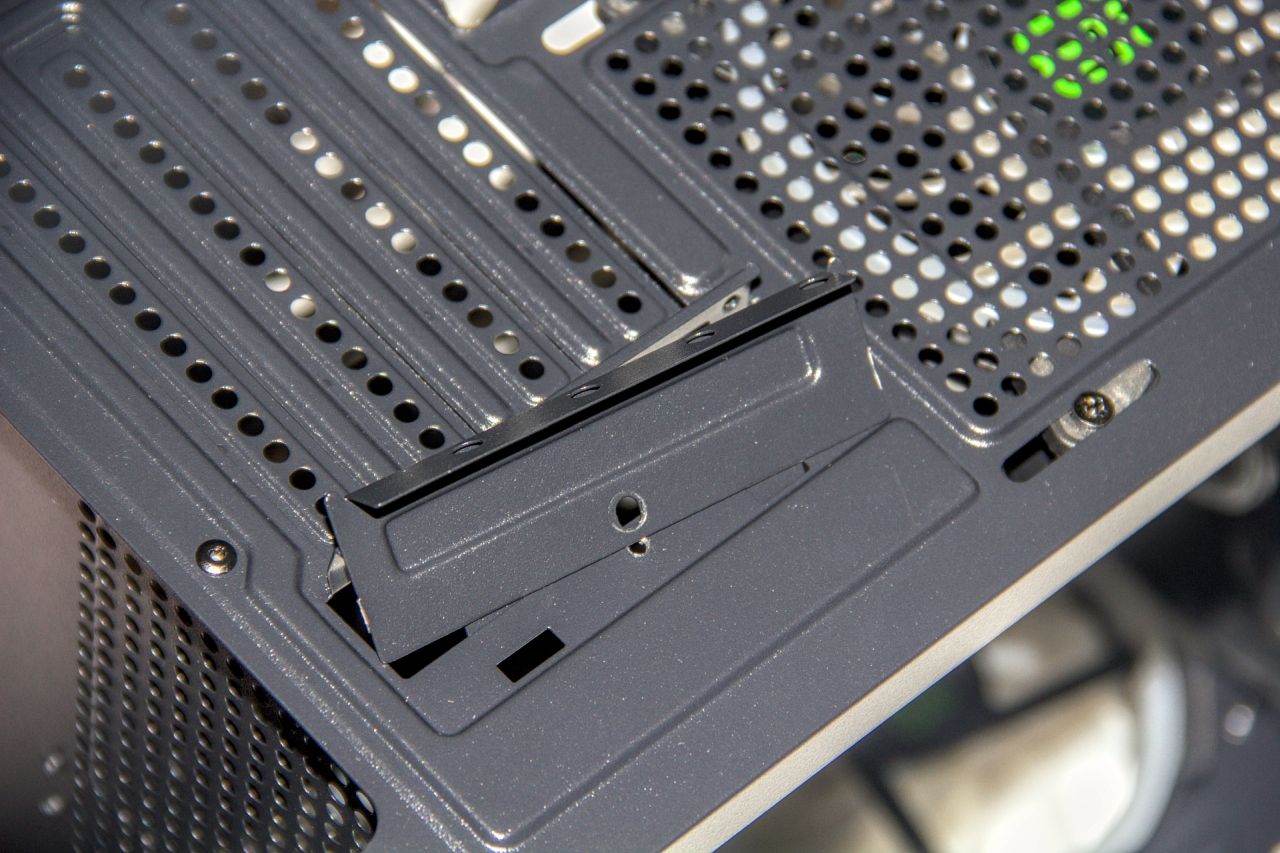

Заглушка слотов расширения, которая фиксирует адаптеры PCIe, мне показалась не слишком удобной. Помимо крепления винтом, она также фиксируется в двух пазах. При этом несъёмная часть крепления адаптеров имеет загиб на краю, из-за чего заглушку не так просто демонтировать. Сложности могут возникнуть и при использовании винтов с накатанной головкой — они могут упираться в заднюю стенку корпуса.

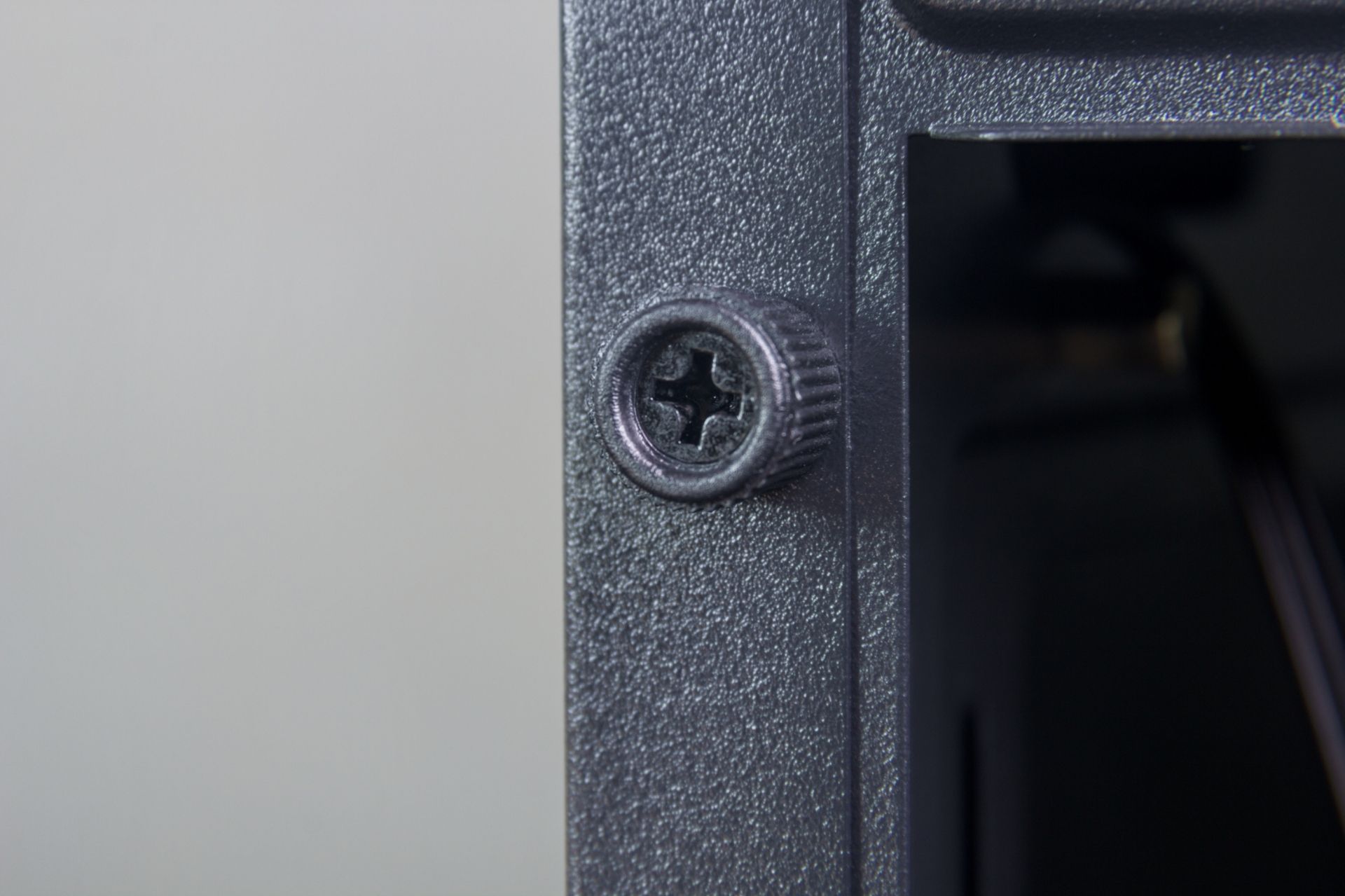

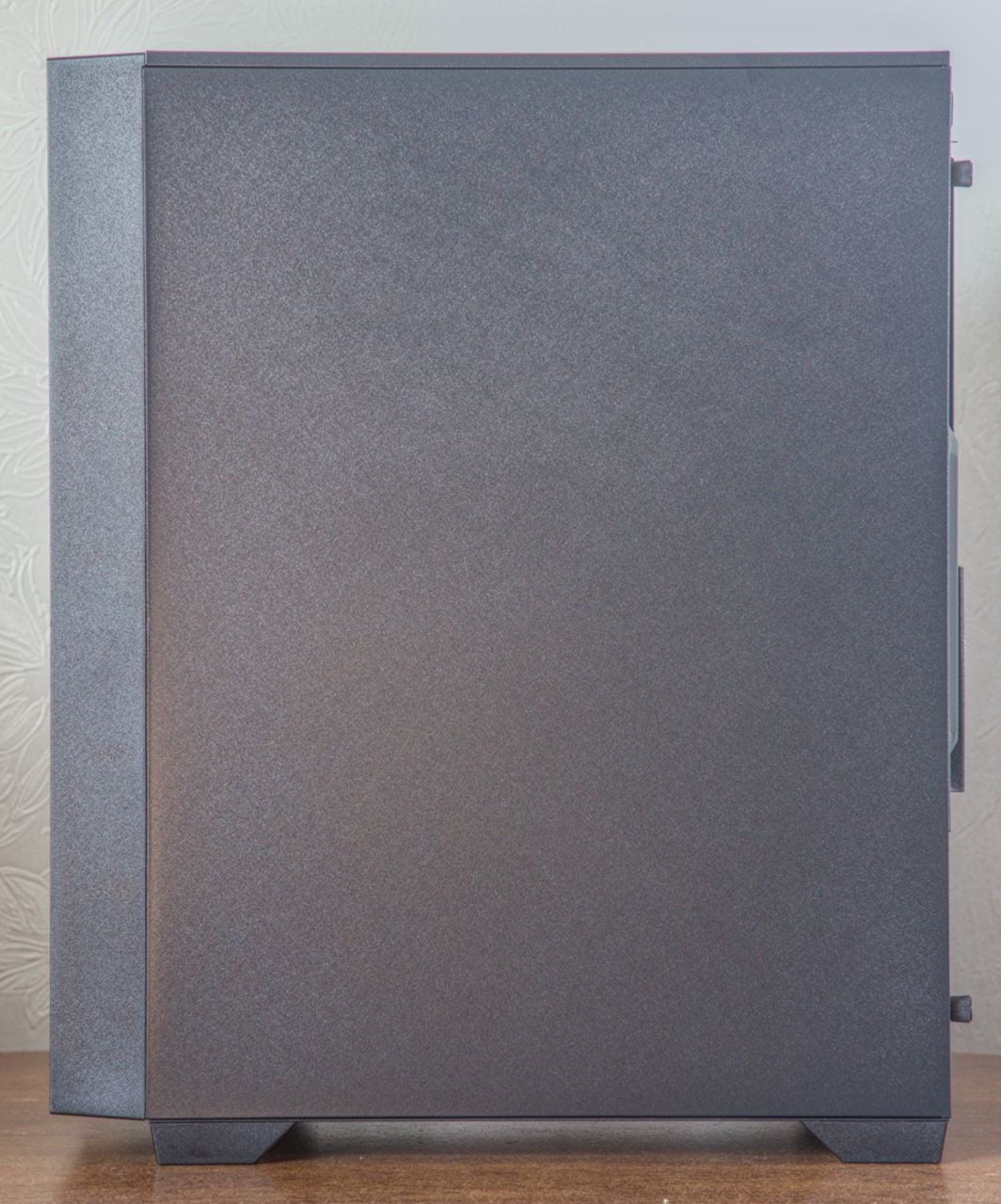

Правая боковая стенка выполнена из металла и крепится к шасси двумя винтами 6-32x6 с накатанной головкой.

Из функциональных элементов на правой панели корпуса — только полукруглая штамповка со стороны задней стенки для удобного демонтажа.

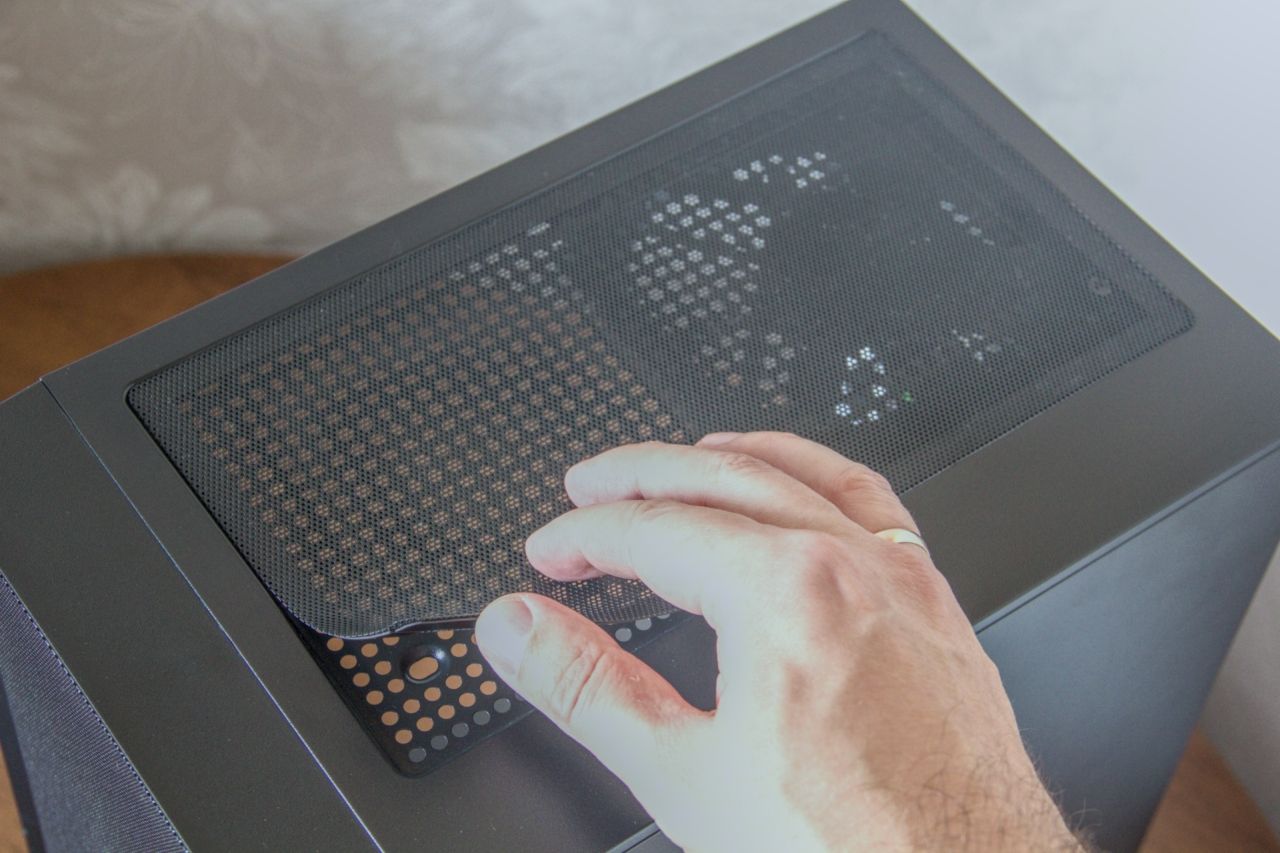

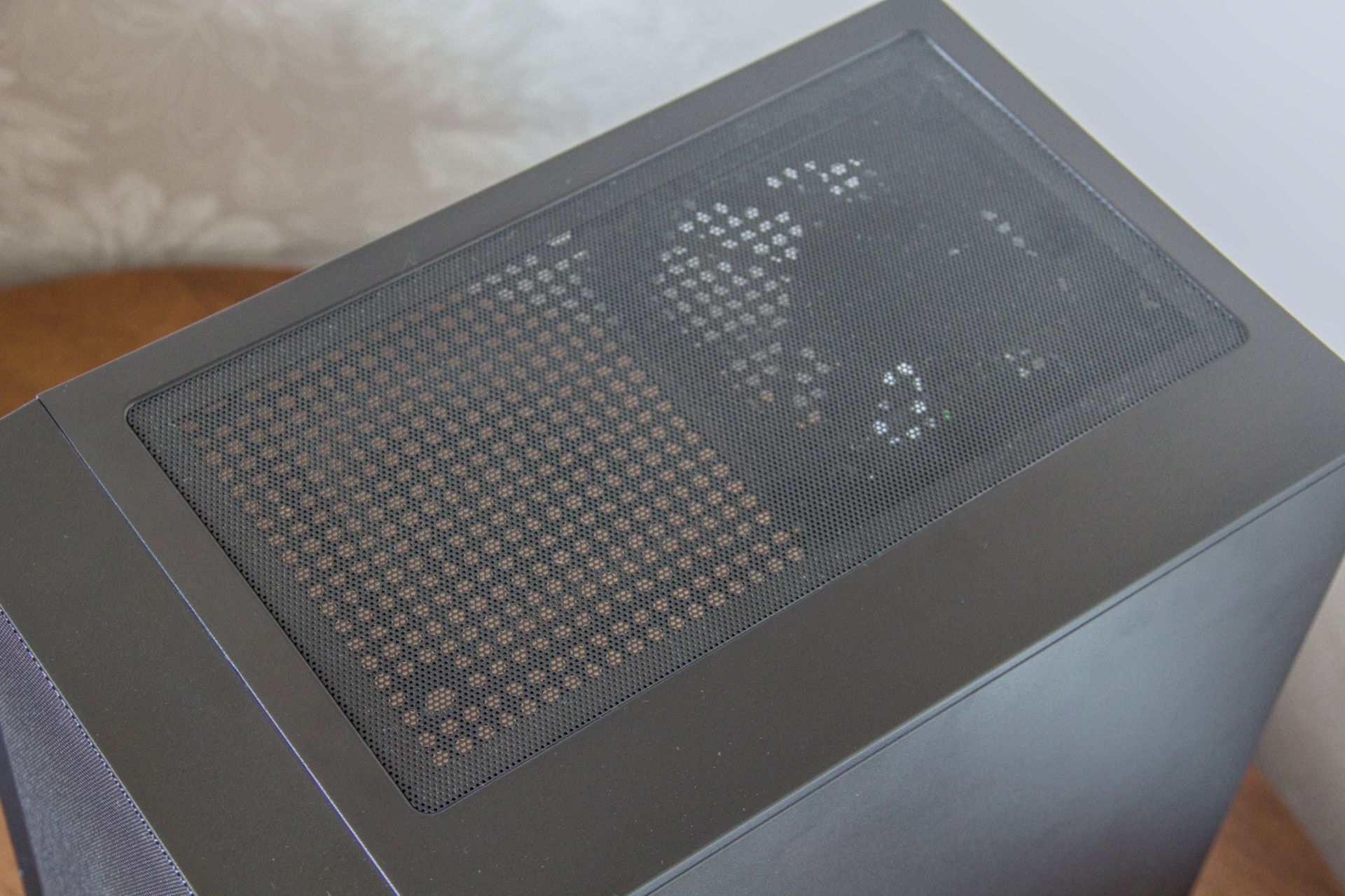

Большая часть верхней панели накрыта плотным противопылевым фильтром. По периметру фильтра — магнитное крепление.

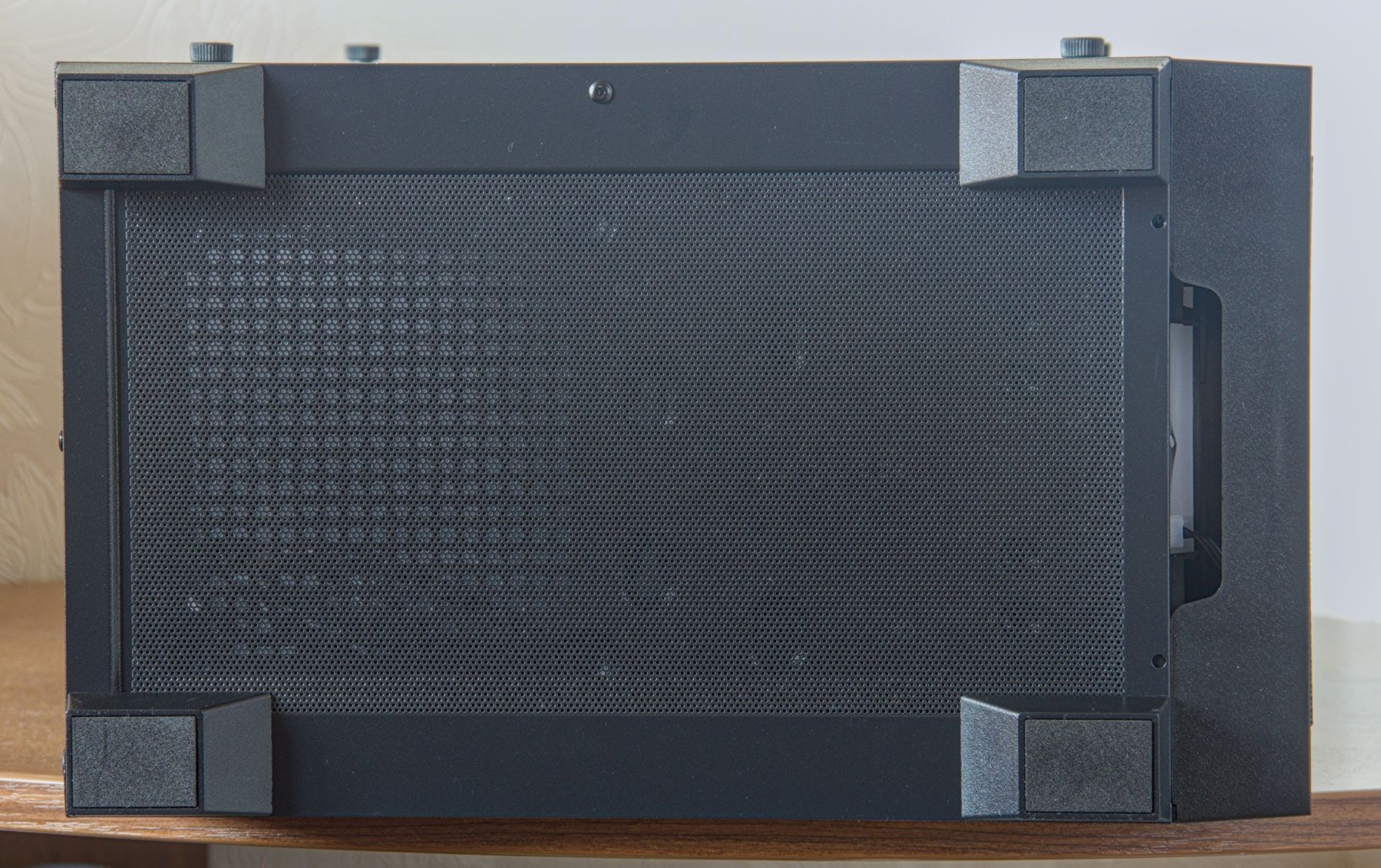

Такой же крупный фильтр установлен на дне корпуса.

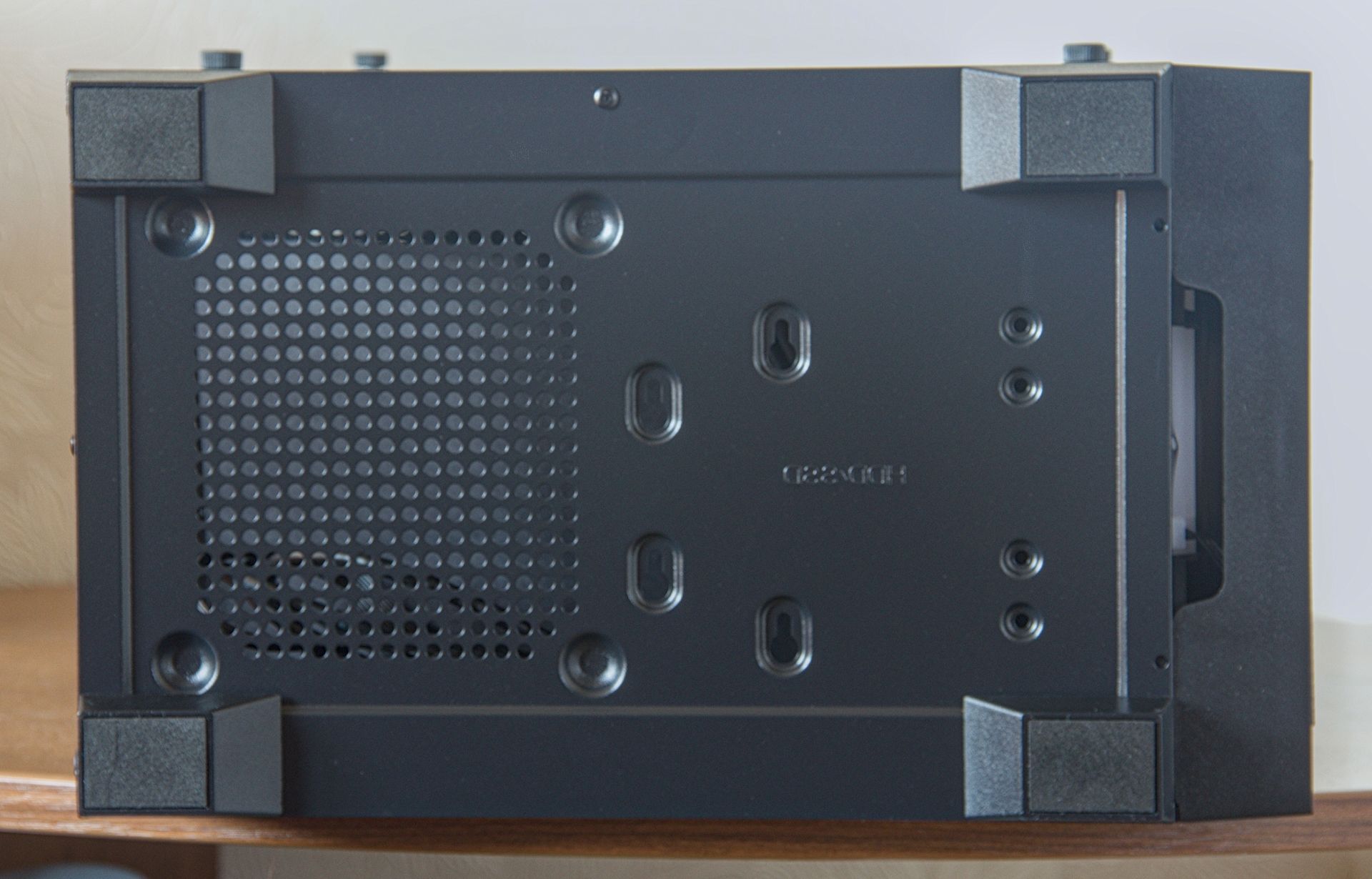

Если снять этот фильтр, открываются отверстия для забора воздуха в блок питания, а также крепления для накопителей.

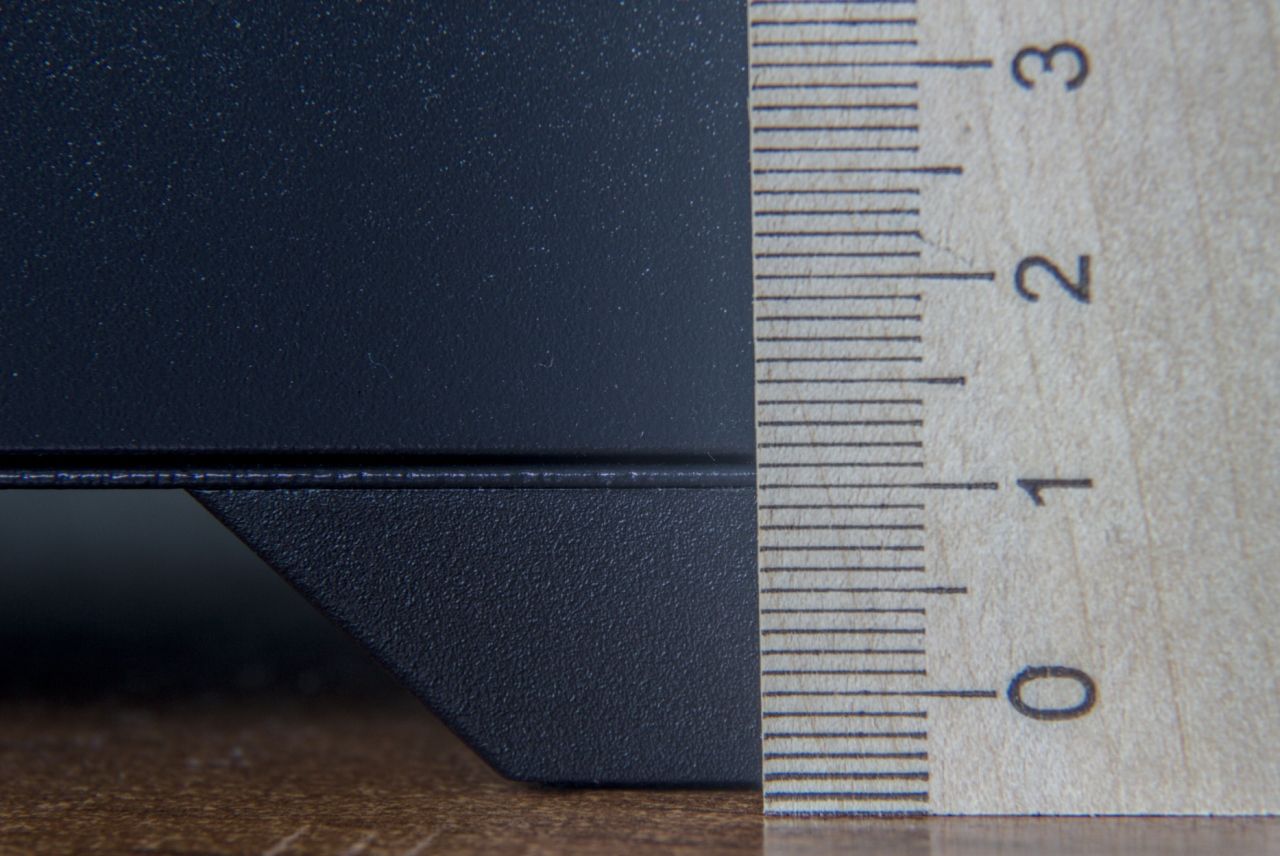

Ножки приподнимают корпус на 15 мм над поверхностью. В отличии от большинства других корпусов бренда, ножки закреплены не на винтах, а на двух пластмассовых защёлках.

Ножки корпуса покрыты материалом, похожим на войлок, который не препятствует скольжению, а скорее способствует ему. С учётом небольшой массы корпуса, немногим больше 3 кг, это логичное решение. Благодаря покрытию ножек, корпус можно не поднимать, чтобы передвинуть на другое место.

Система охлаждения

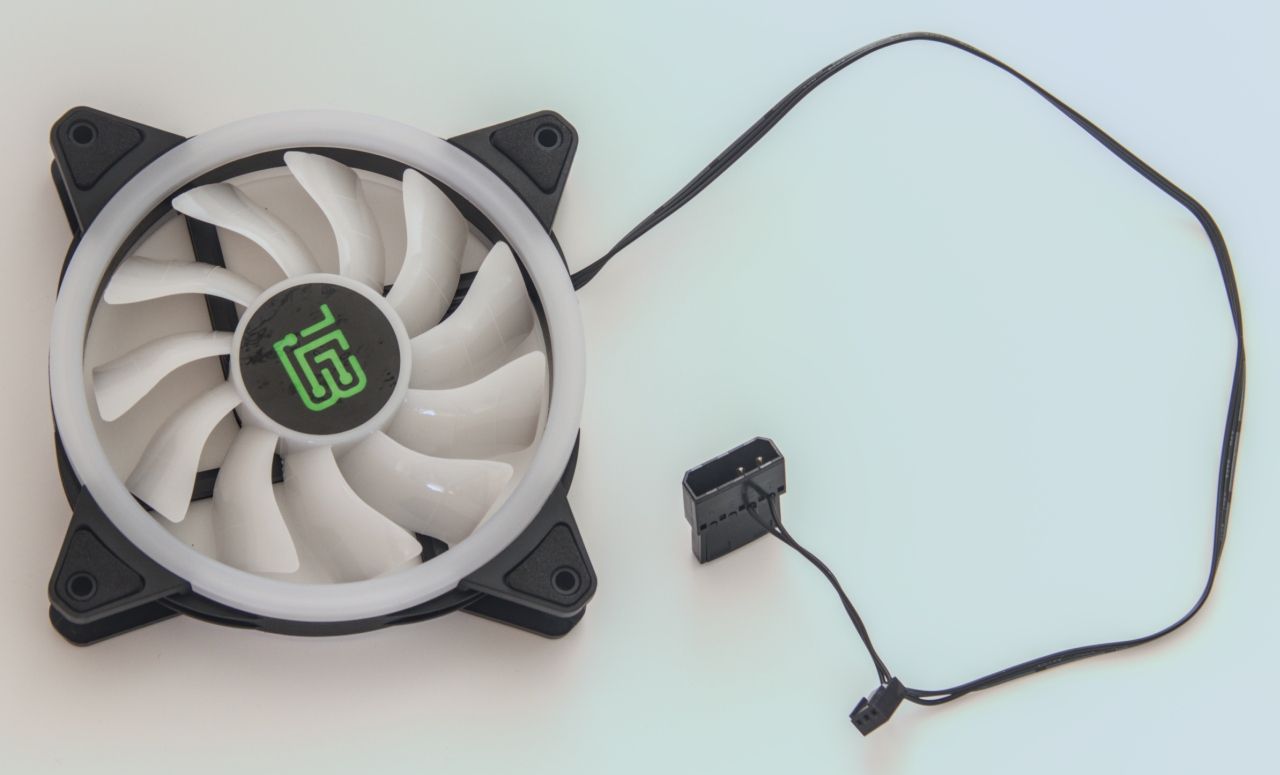

В BaseTech GFX-06 предустановлено 4 вентилятора диаметром 120 мм. Все они представлены одинаковой моделью без маркировки. Три вентилятора, работающих на вдув, установлены на передней стенке корпуса, а на выдув трудится один вентилятор на задней стенке.

Отмечу, что перфорация для выдува воздуха рассчитана на 90-мм вентилятор. Более крупную крыльчатку металл частично перекрывает слева и справа — это хорошо видно на фото задней стенки корпуса. Из-за этого эффективность выдува горячего воздуха из корпуса немного снижается.

Каждый из вентиляторов оснащён двумя коннекторами: 3-pin — для подключения к материнской плате и 4-pin — для подключения к блоку питания. Коннектор 4-pin имеет конфигурацию Male+Female, что позволяет соединить несколько вентиляторов, не занимая коннекторы блока питания. Корпус поставляется с вентиляторами, соединёнными между собой с помощью 4-pin-коннекторов. Достаточно подключить один из вентиляторов к материнской плате или БП, чтобы запитать всю встроенную систему охлаждения. Длины провода в 40 см более чем достаточно для столь компактного корпуса.

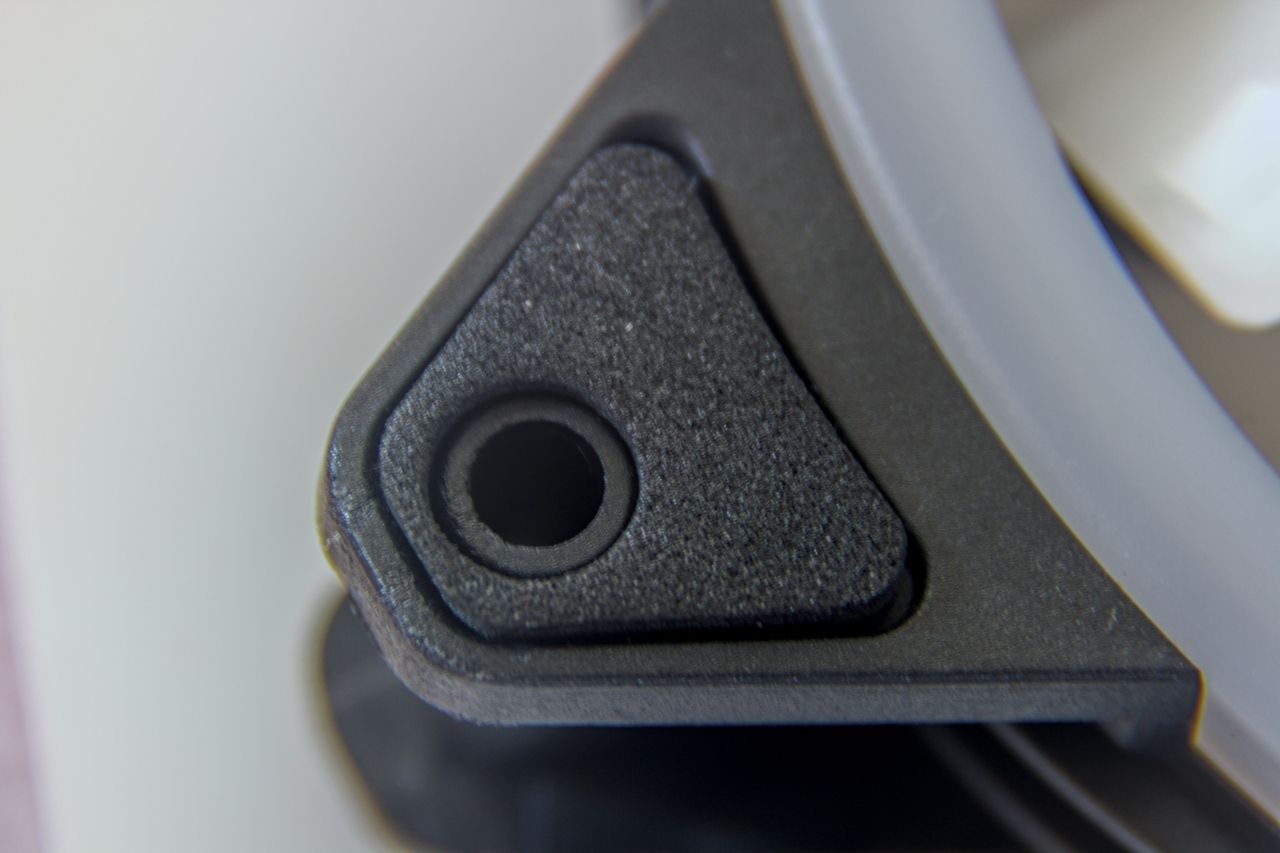

Накладки из мягкого пористого материала в уголках вентилятора уменьшают передачу вибраций на шасси и снижают шум.

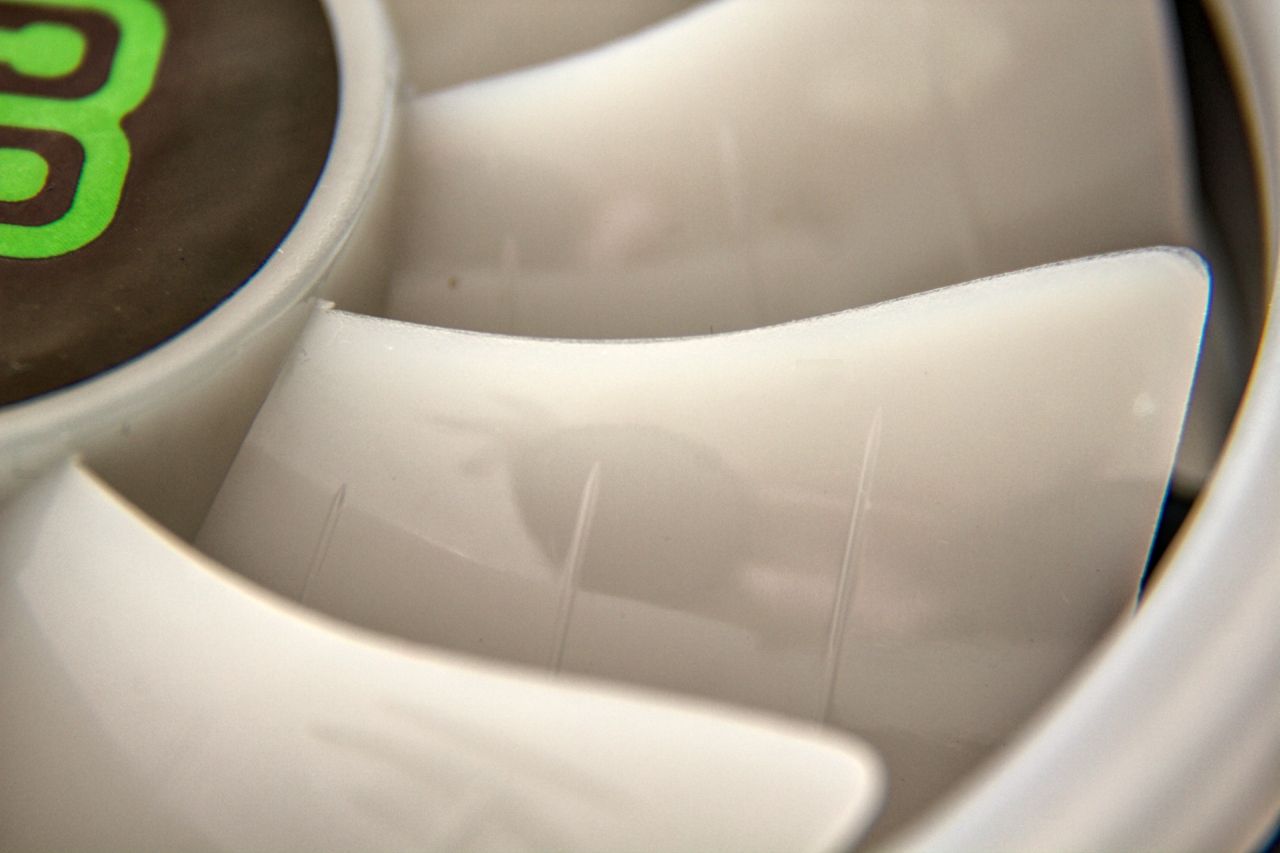

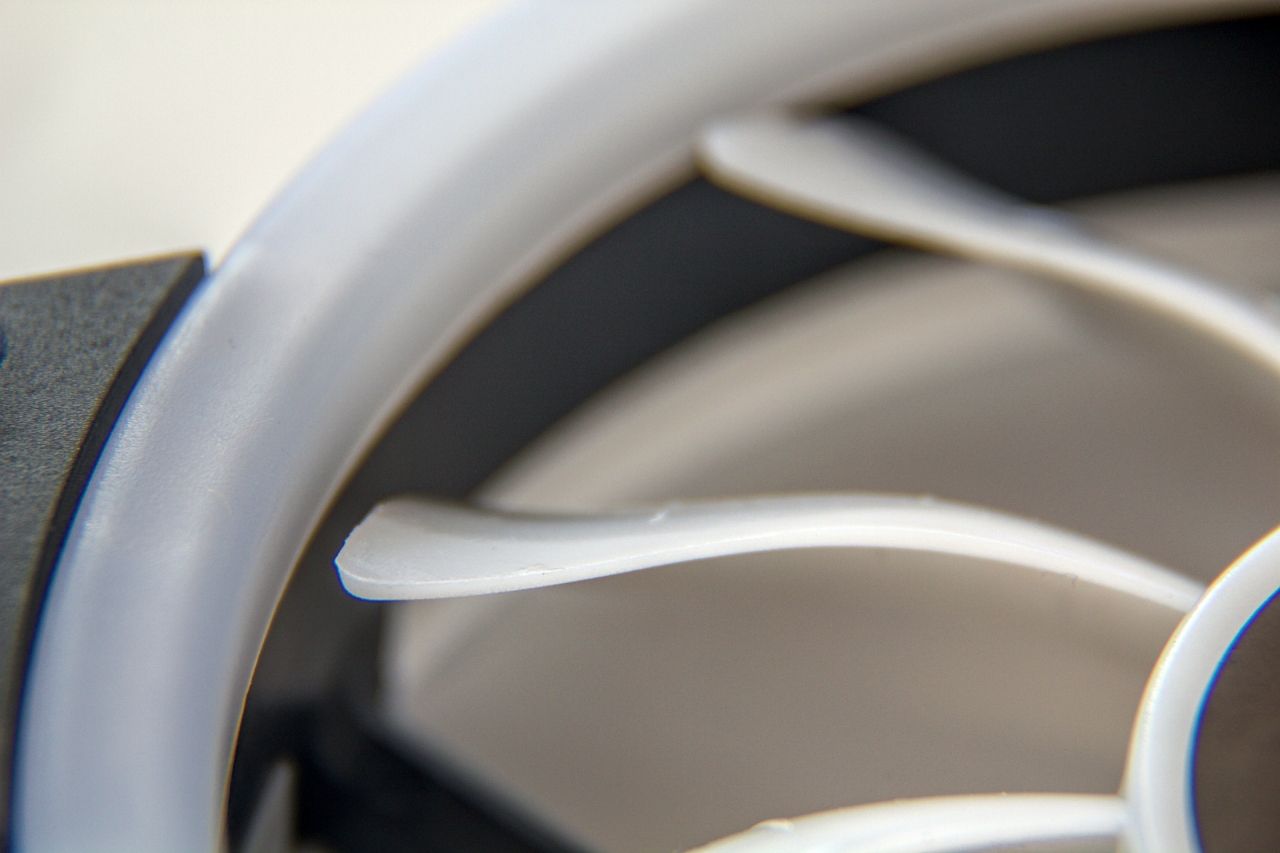

На внешней поверхности лопастей вентилятора видны три параллельные полосы, а крыльчатка имеет причудливую волнообразную форму. Очевидно, такие оптимизации призваны увеличить воздушный поток вентилятора.

Под матовой круглой накладкой на раме вентилятора находятся светодиоды подсветки. Вероятно, накладка держится на защёлках, но у меня не получилось её снять.



В данной модели вентилятора нет отдельного коннектора для подсветки (ARGB), то есть управлять ею нельзя. Яркость подсветки зависит от напряжения питания вентилятора, но при любом уровне яркости выглядит она отлично.

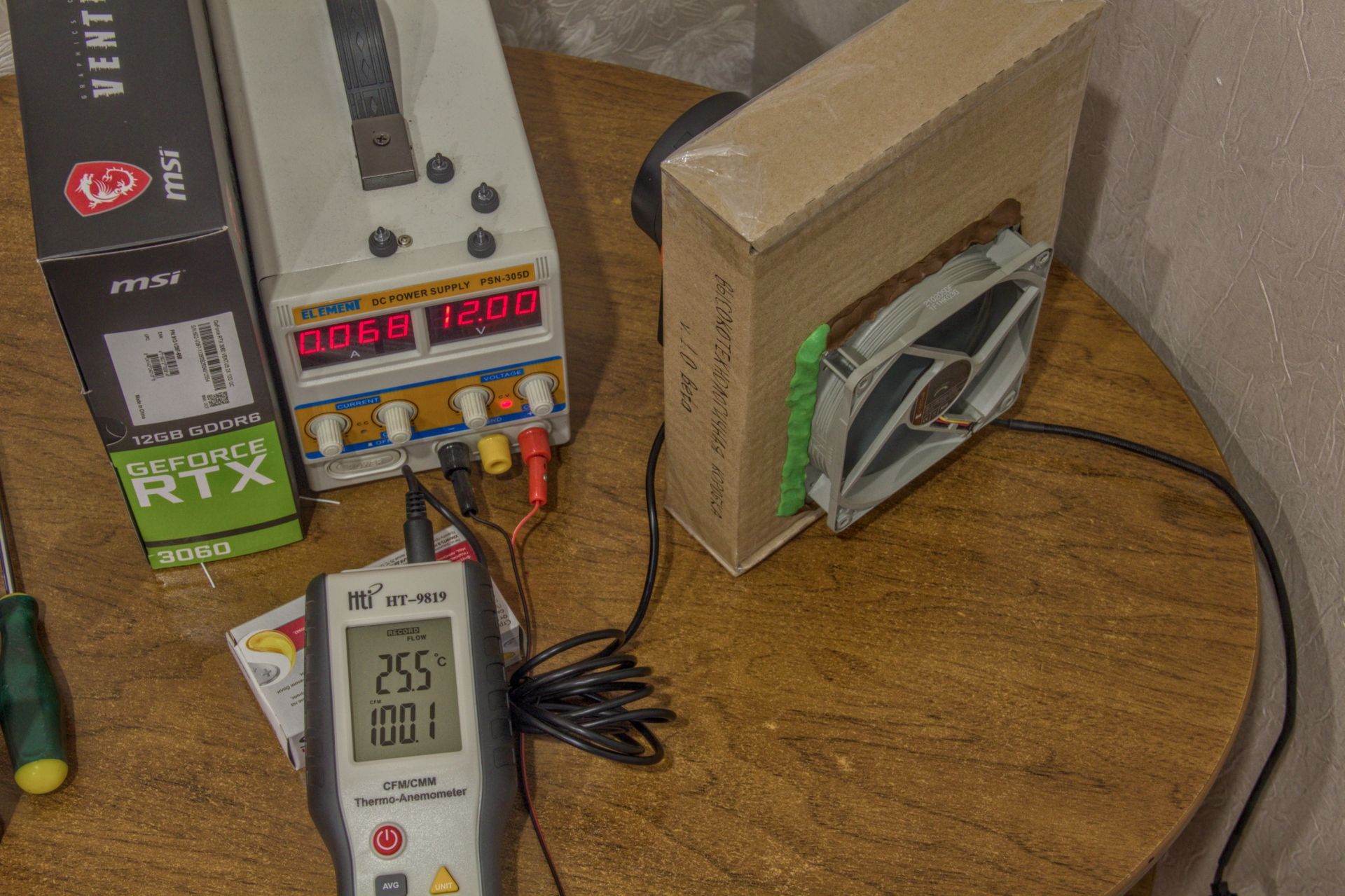

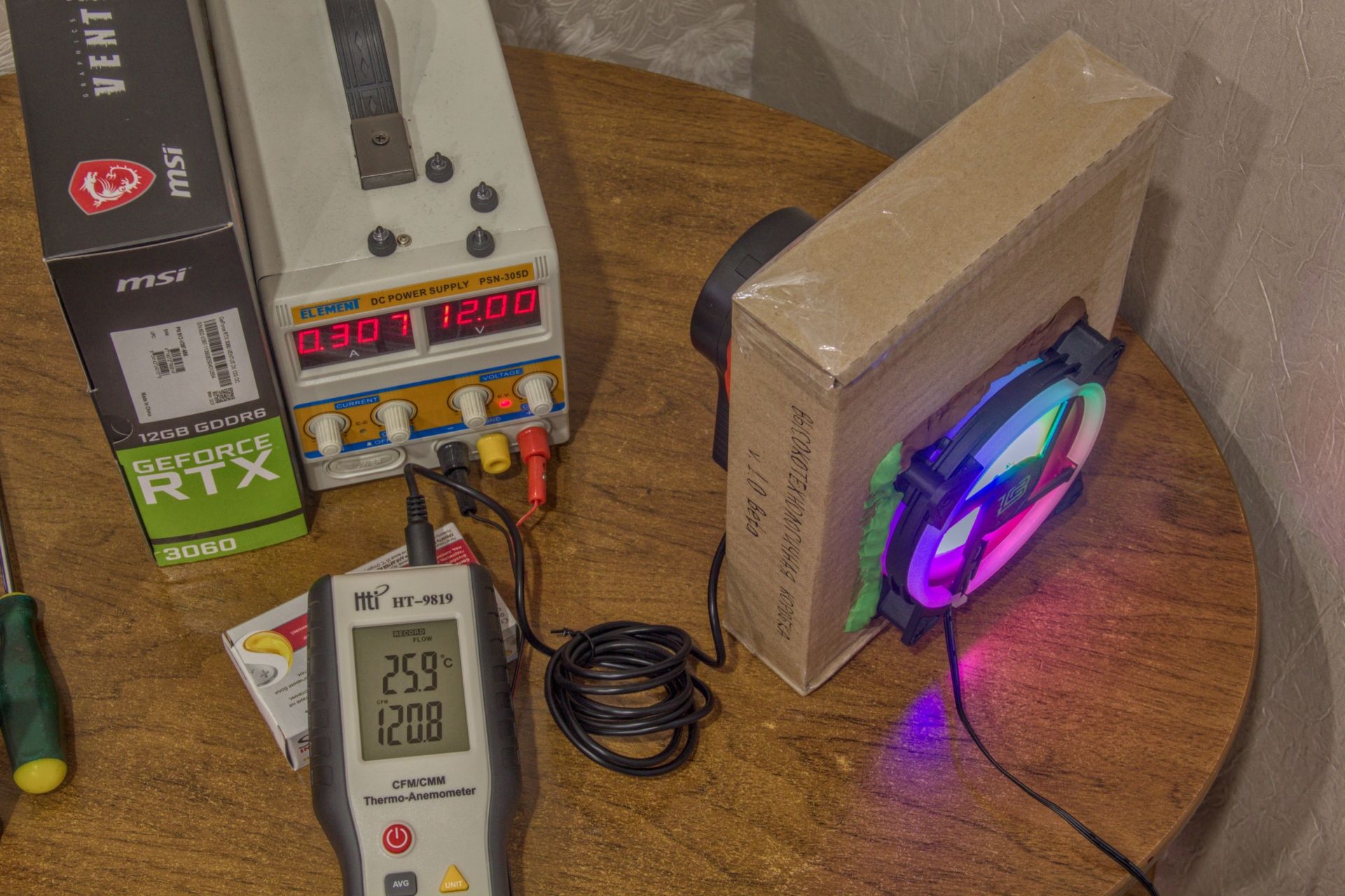

Я проверил один из корпусных вентиляторов на тестовом стенде, состоящем из шумомера, тахометра, анемометра и лабораторного БП. Проверка показала невысокую максимальную скорость — всего 1100 об/мин. Вкупе с качественным подшипником это даёт низкий уровень шума во всём рабочем диапазоне. Интересно, что при этом воздушный поток вентилятора на 20% больше, чем у 120-мм вертушки Noctua NF-S12B Redux с аналогичной скоростью вращения. Запускается вентилятор при подаче 2.5 В, а при максимальном напряжении потребляет 3.8 Вт.



По итогу тестирования скажу, что перед нами модернизированная версия вентилятора, встречавшегося ранее в других корпусах BaseTech. Данная модель отличается меньшим стартовым напряжением и сниженным энергопотреблением, сохраняя тот же уровень производительности и шума.

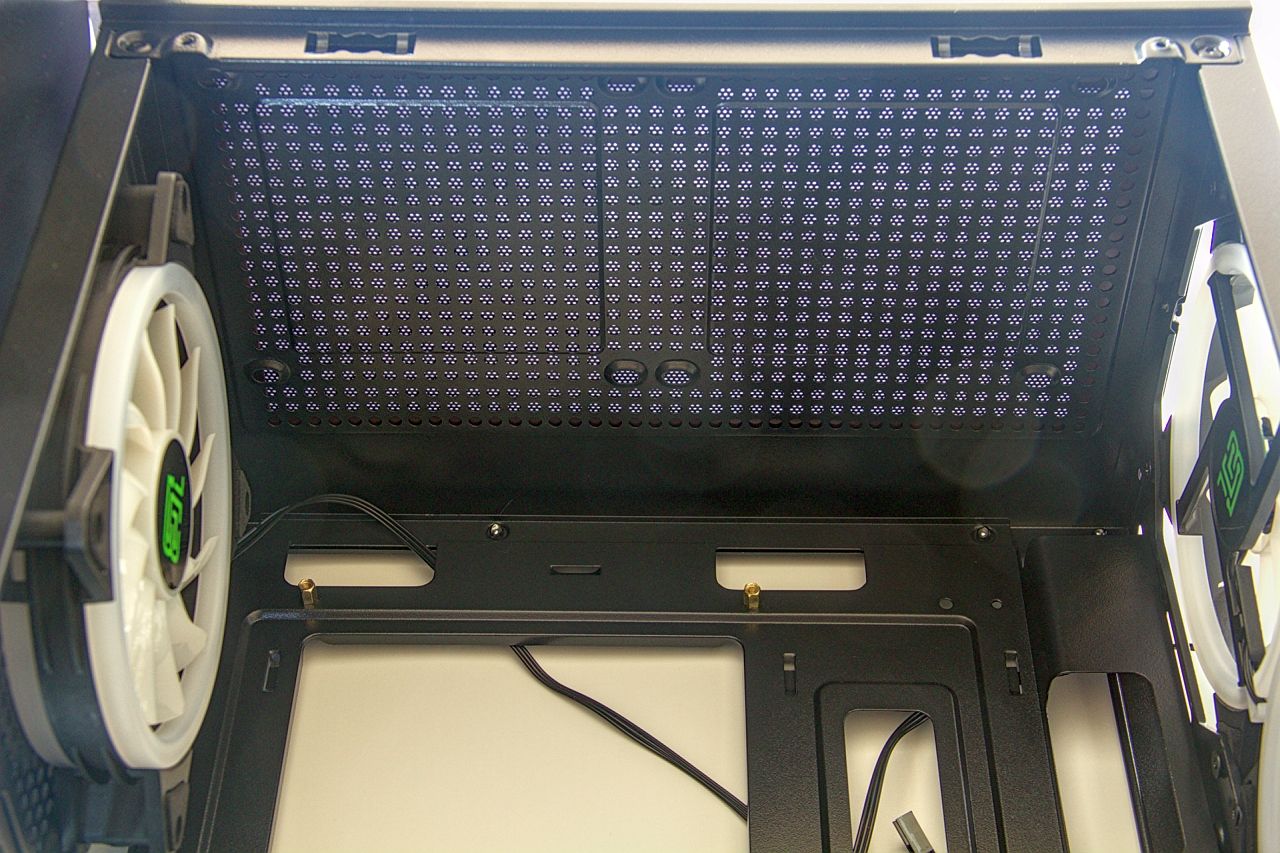

Помимо комплектных вентиляторов, корпус позволяет добавить ещё 4 вертушки на 120 мм. Две из них устанавливаются под верхней панелью. Овальные отверстия позволяют сдвигать вентиляторы относительно передней стенки в пределах 5 мм.

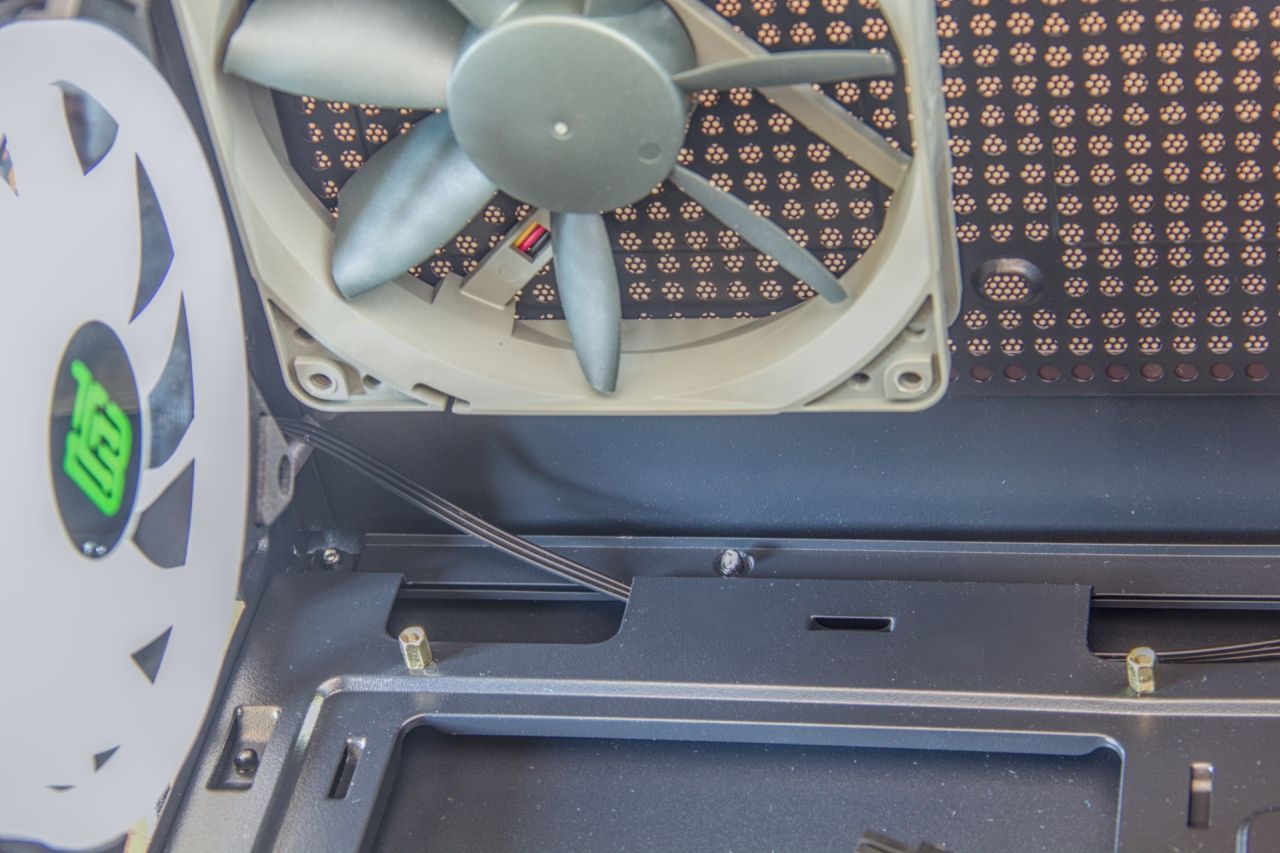

Вентиляторы крепятся далеко от правой боковой стенки, поэтому не мешают прокладке проводов. Например, на фото ниже верхний вентилятор совершенно не мешает кабелю питания процессора.

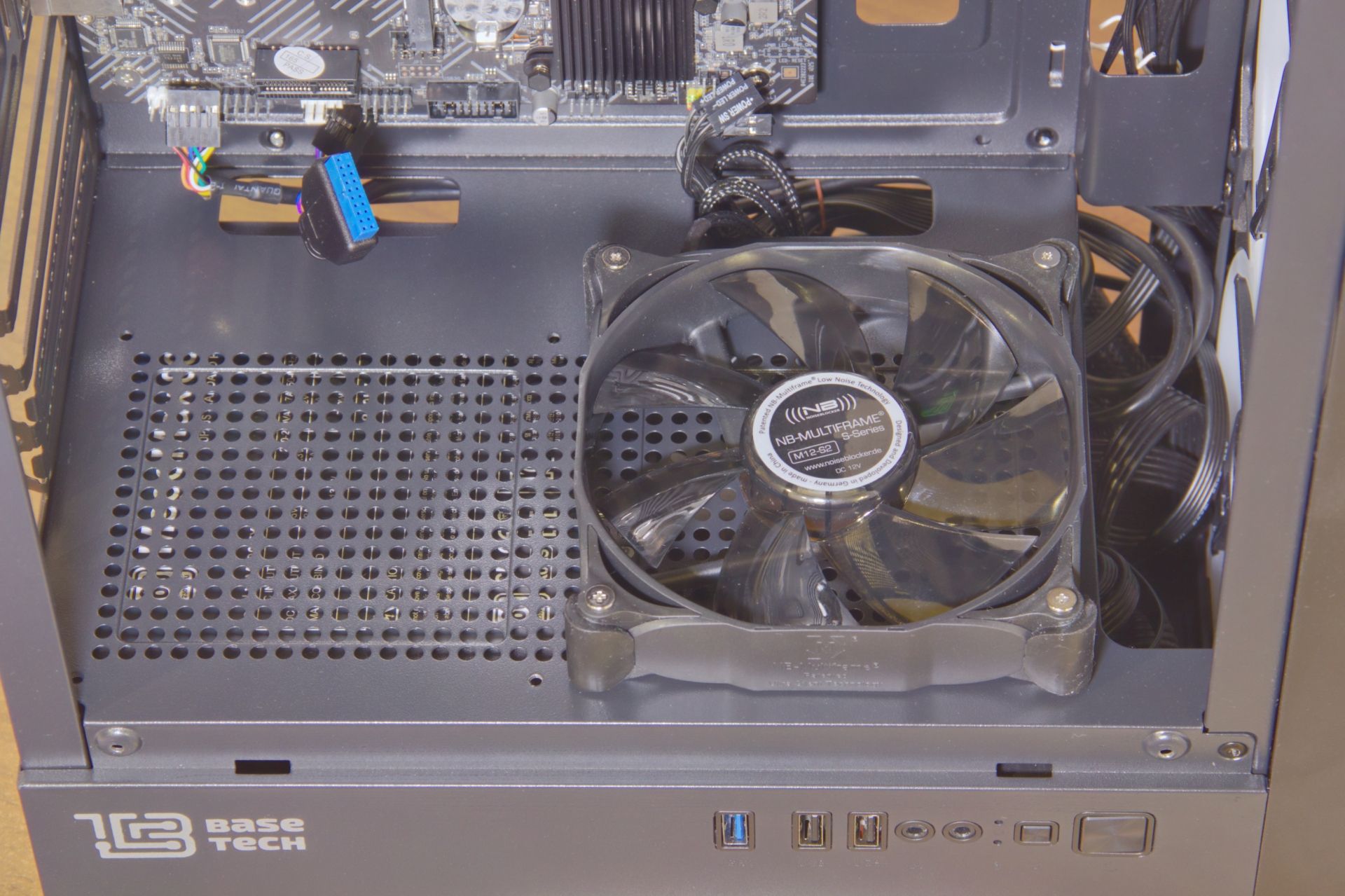

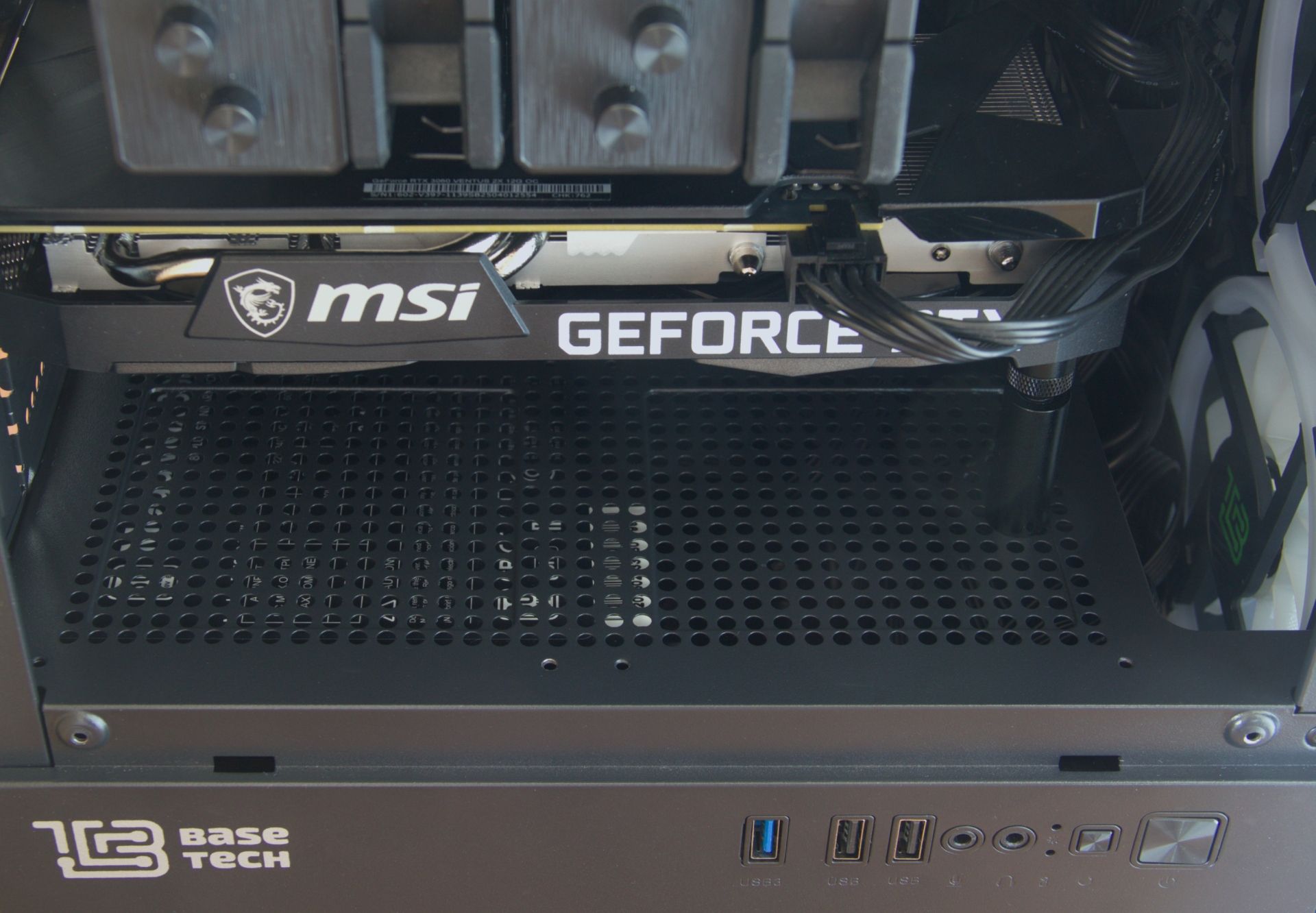

Внизу, над отсеком для блока питания предусмотрены посадочные места для ещё двух 120-мм вентиляторов.

Однако установить вентиляторы над блоком питания могут помешать два обстоятельства:

• Отверстия для вентиляторов в корпусе имеют резьбу M3. Вентиляторы же, как правило, поставляются с саморезами М5, которые просто не войдут в такие отверстия. Потребуются винты M3x30, которые проще найти в строительных магазинах, чем в компьютерных.

• Если видеокарта занимает более 2 слотов, вентилятор со стандартной толщиной 25 мм будет конфликтовать с ней. Но даже если система охлаждения GPU компактная или вы используете низкопрофильные вентиляторы, видеокарта всё равно перекроет большую часть воздушного потока от них, из-за чего смысл в вертушках теряется.

Можно предположить, что эти посадочные места для системы жидкостного охлаждения — в них обычно используют крепления M3. Но 240-мм СЖО получится установить, только если демонтировать нижний вентилятор на передней стенке корпуса. Делать этого, конечно же, никто не будет.



Внутреннее устройство

С помощью штангенциркуля я определил толщину металла шасси — 0.5 мм. Это считается невысоким показателем, но я не назову корпус хлипким. За счёт большого количества рёбер жёсткости и завальцованных краёв корпуса (двойной слой металла), кейс ощущается крепким.

Корпус BaseTech GFX-06 предназначен для материнских плат типоразмера mATX и Mini-ITX. Для последнего формата плат все необходимые стойки уже установлены в поддоне для платы, а для плат mATX нужно вкрутить две дополнительные стойки из комплекта корпуса. Поскольку в поддоне применены стойки, а не выштампованные конусы, корпус совместим с материнскими платами, оснащёнными бэкплейтом.

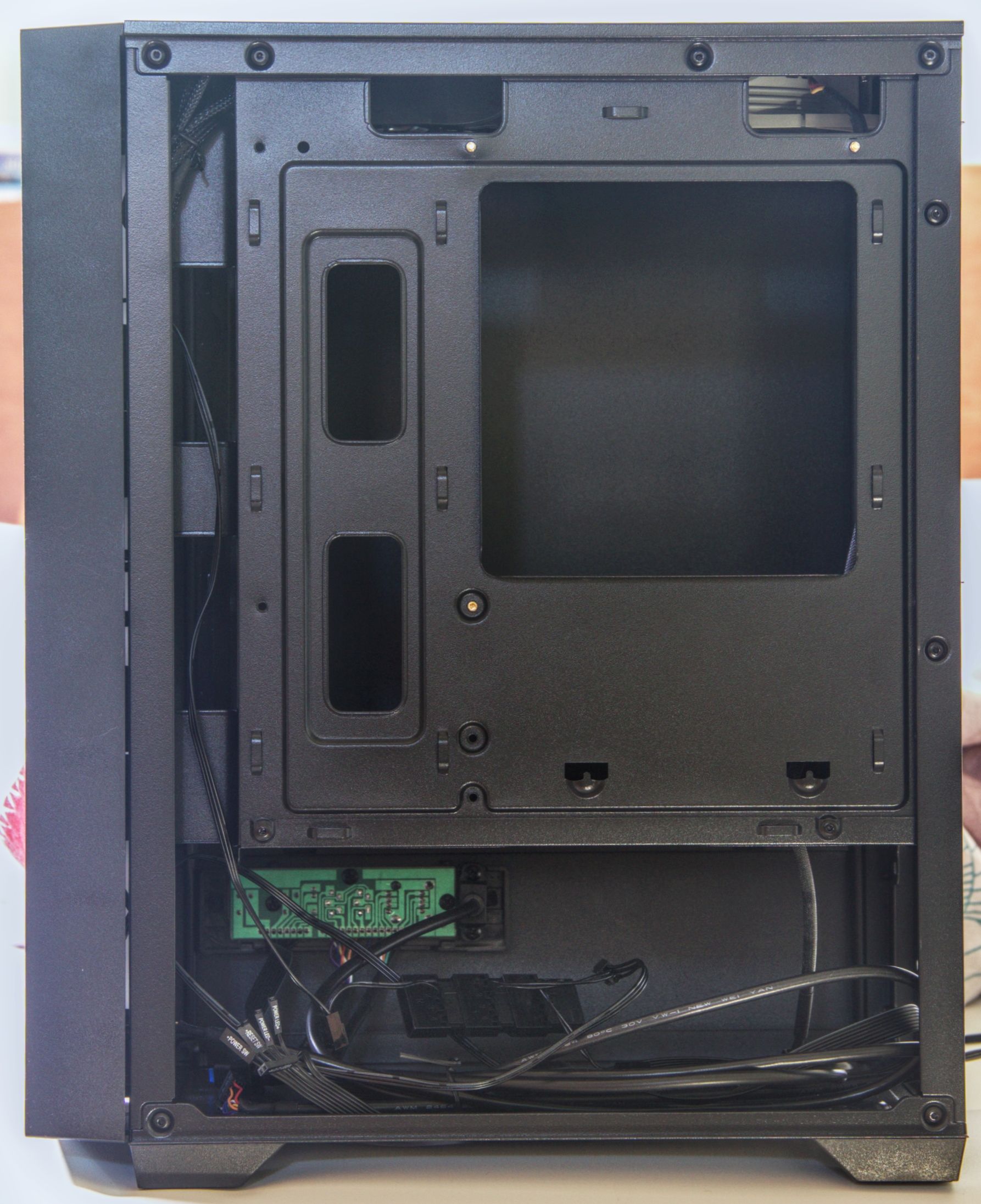

В верхней части поддона для материнской платы имеется крупное отверстие, позволяющее монтировать массивные процессорные кулеры с усиливающими пластинами без снятия материнской платы. Корпус не совместим с платами с разъёмами на обратной стороне (Back-Connect).

Кабельный менеджмент не поражает воображение, но с учётом размеров корпуса претензий к нему нет. За задней стенкой есть примерно сантиметр свободного пространства, что позволяет уложить кабели питания процессора и спрятать свободный разъём 8-pin. Для закрепления проводов на обратной стороне поддона имеется 12 петель, но стяжки придётся приобретать отдельно. С трёх сторон от платы достаточно отверстий для кабелей, чтобы аккуратно вывести и подключить нужные провода.

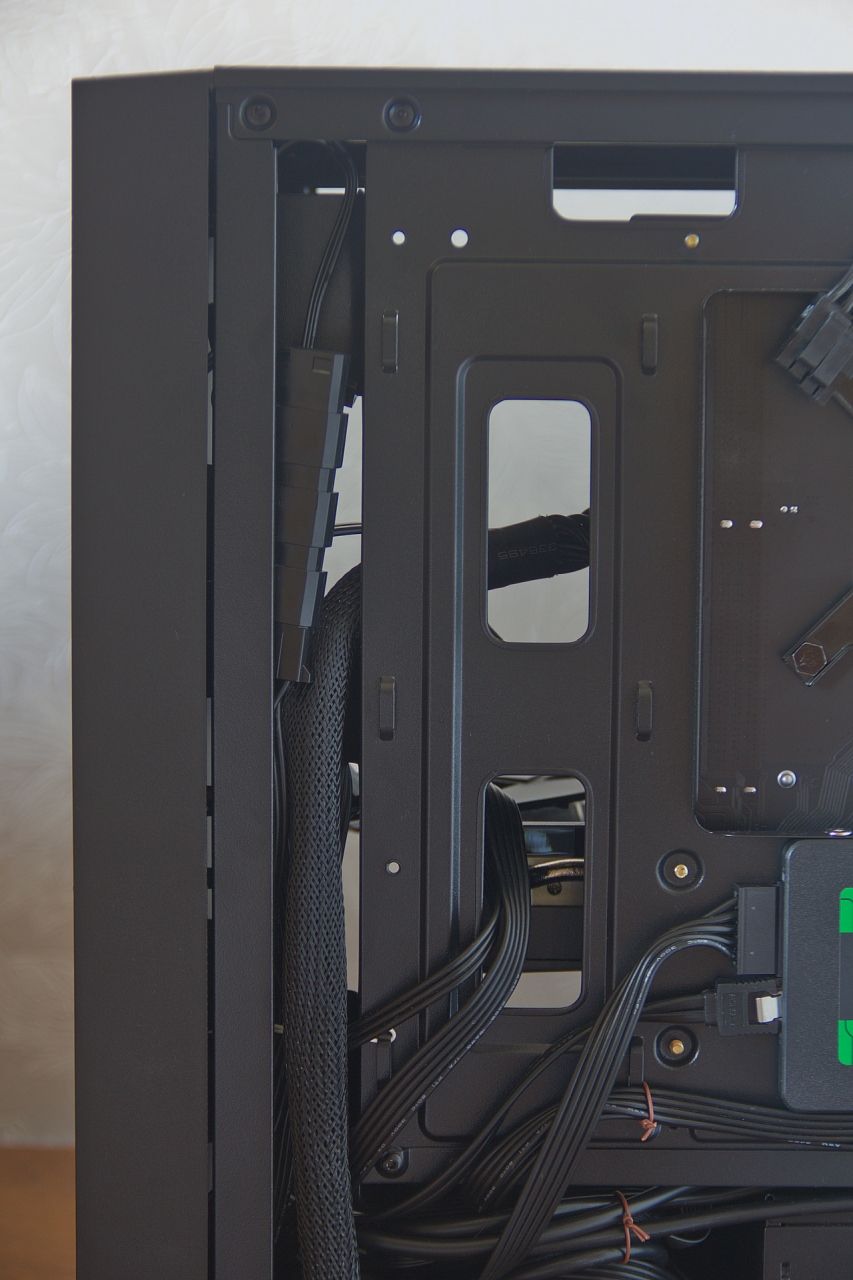

Крупные кабели и комплекты проводов можно проложить в нише между поддоном для материнской платы и передней стенкой корпуса. Ширина и глубина этого кабельного канала 30 мм.

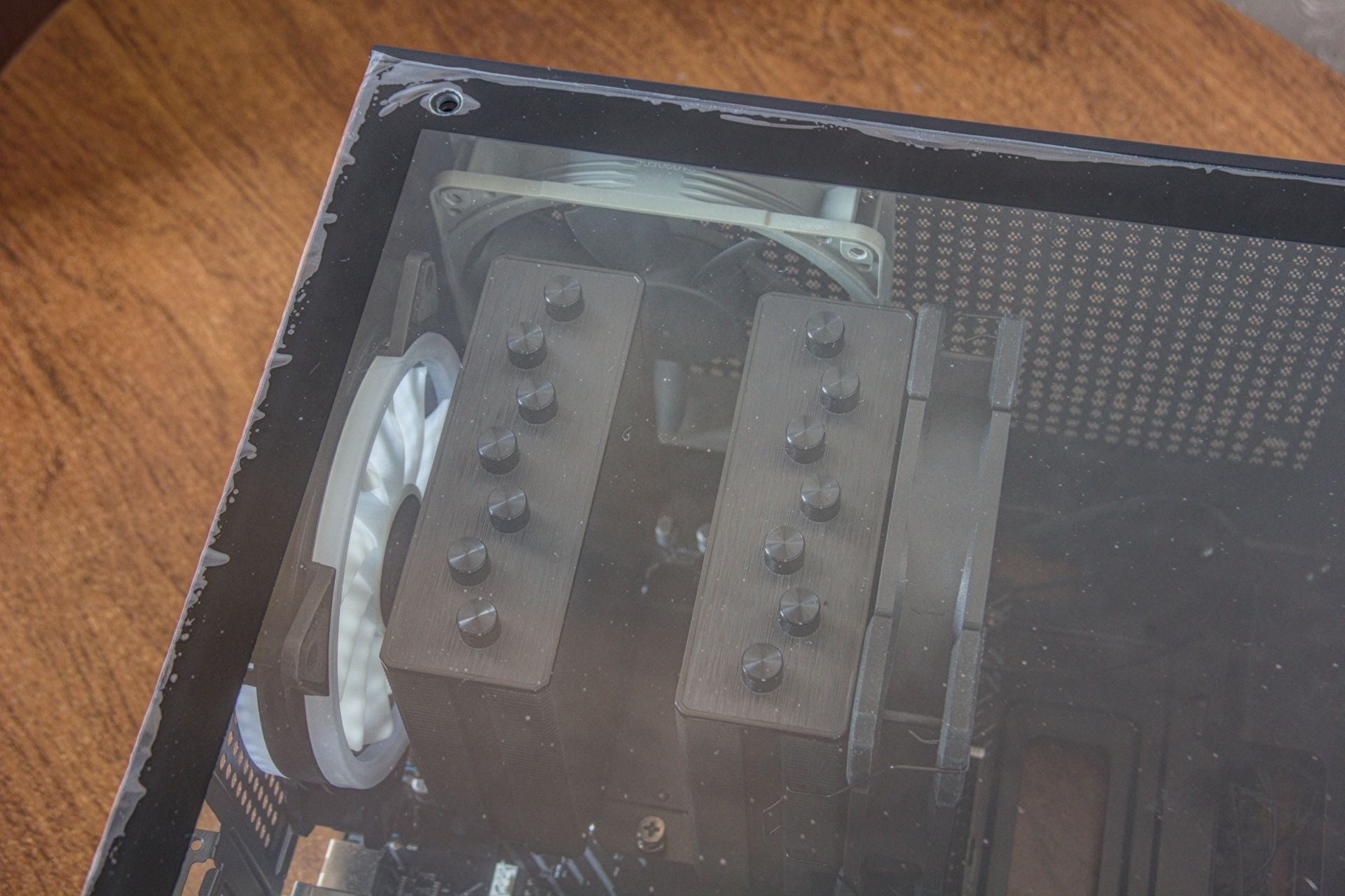

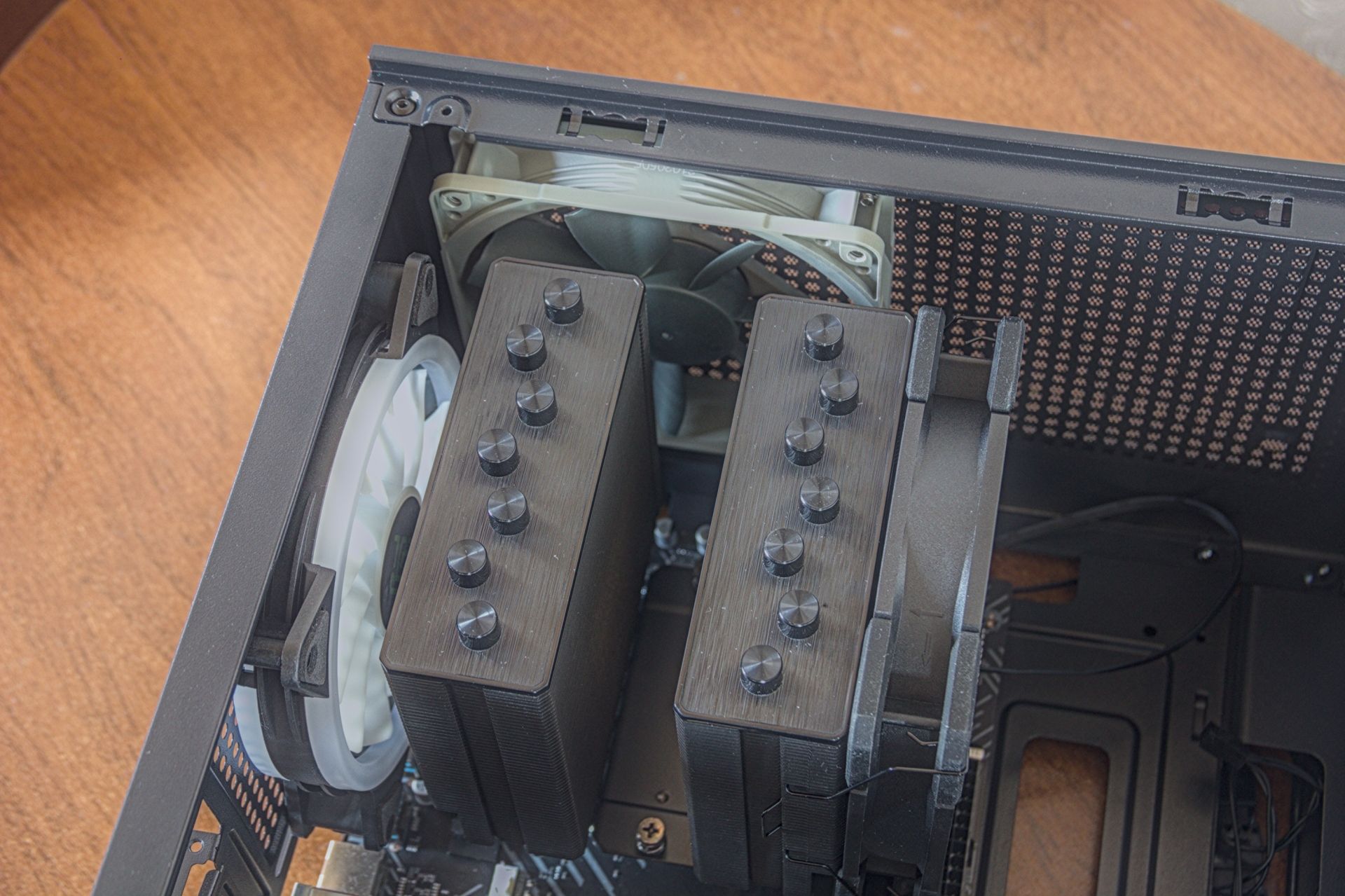

Несмотря на компактные размеры, корпус BaseTech GFX-0 6 готов приютить габаритные комплектующие. Максимальная высота процессорного кулера составляет 165 мм. Корпус совместим практически со всеми воздушными системами охлаждения, включая двухбашенные суперкулеры. Например, в него с большим запасом входит ID-Cooling SE-207-XT.

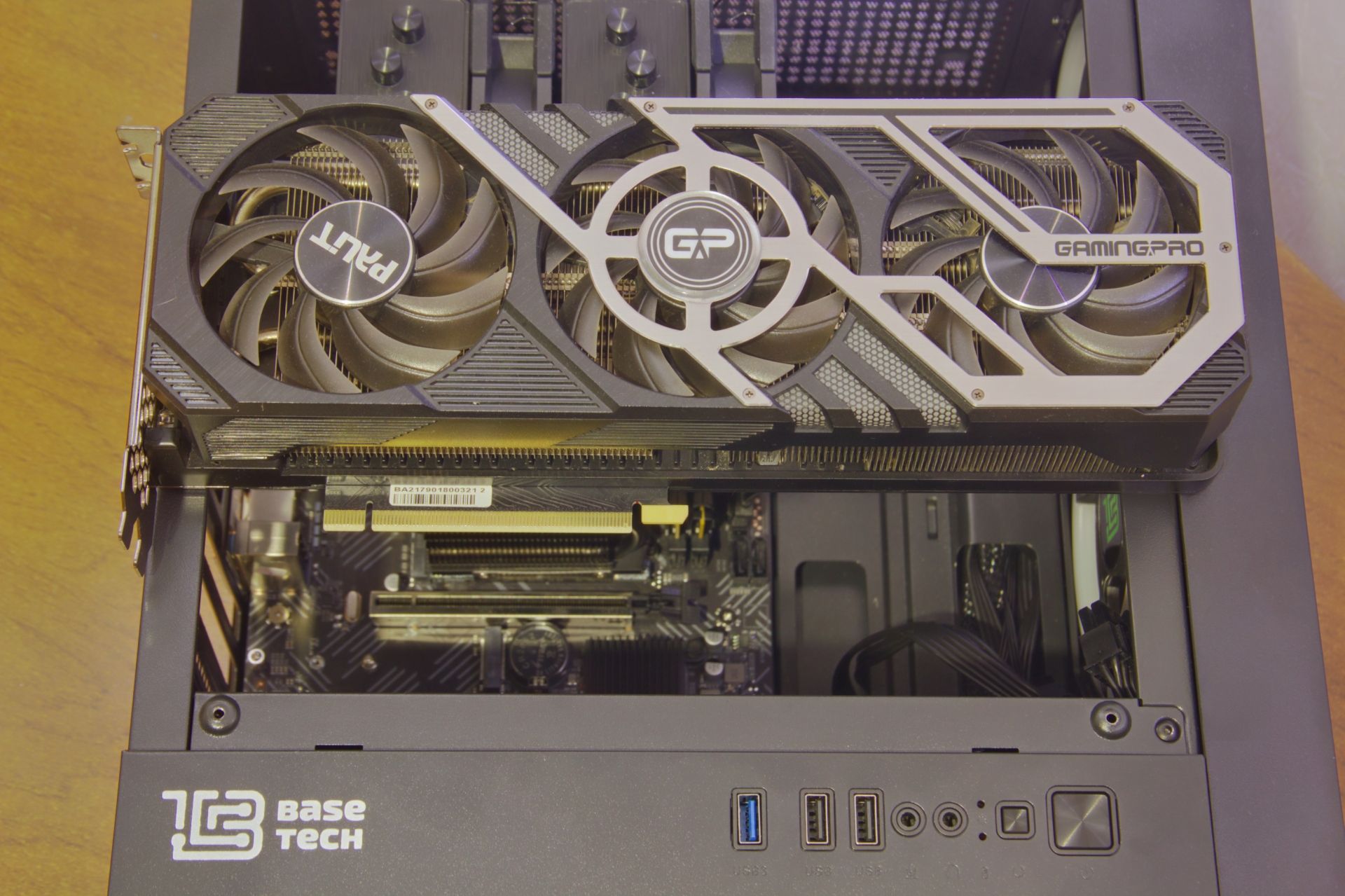

C видеокартами ситуация не столь радужная. Например, трёхвентиляторная Palit RTX 3070 GamingPro длиной 295 мм не уместилась в корпус даже после демонтажа центрального вентилятора на передней панели. Практический потолок данного корпуса — графические адаптеры длиной 280 мм. А если вы хотите собирать системный блок с комфортом, выбирайте карту длиной до 260 мм.

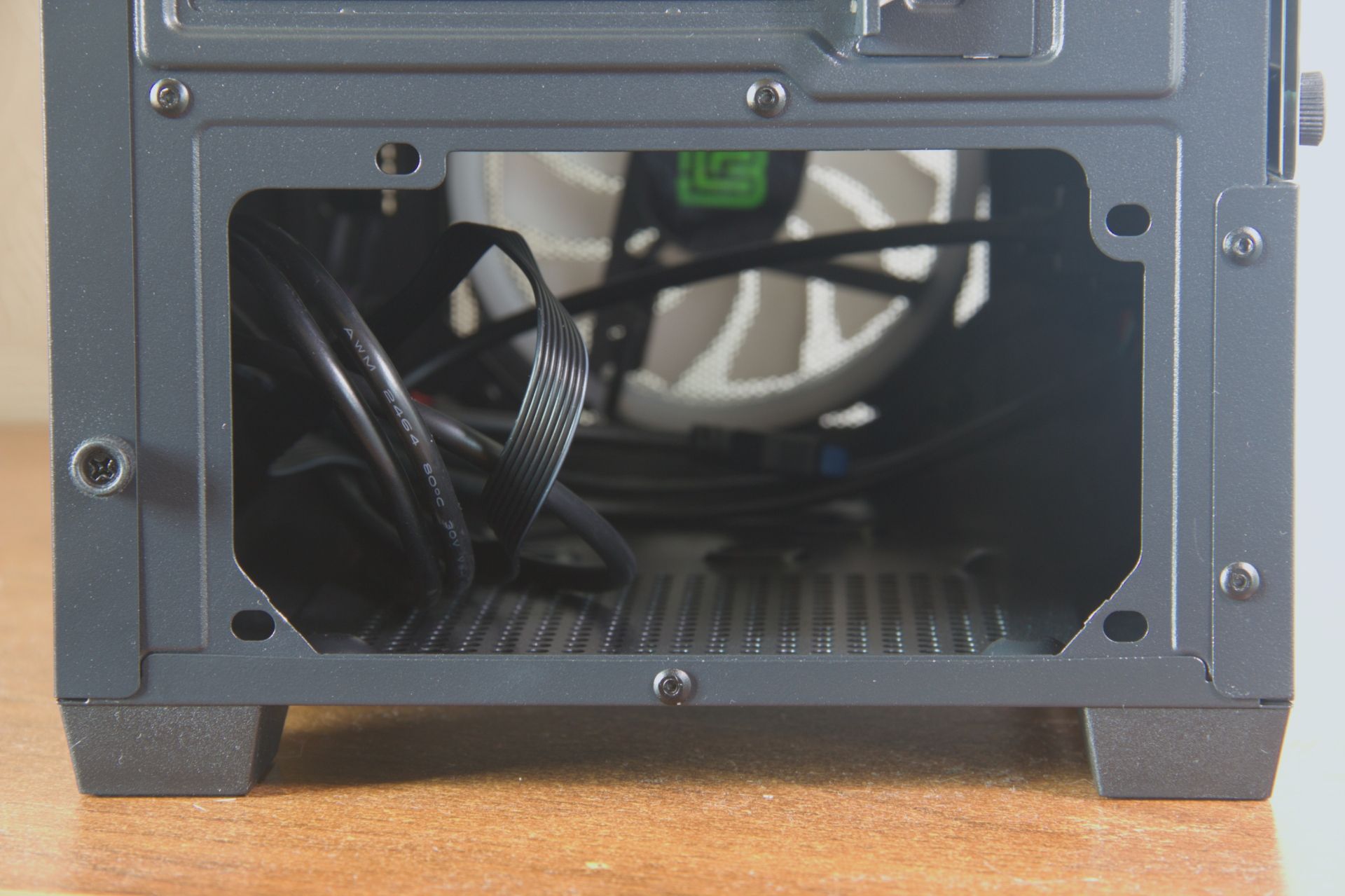

Максимальная длина блока питания зависит от наличия в нижнем отсеке накопителя и варьируется от 150 мм (когда  используется 3.5” жёсткий диск) до 240 мм (когда накопители не установлены).

Блок питания возможно установить только вентилятором вниз.

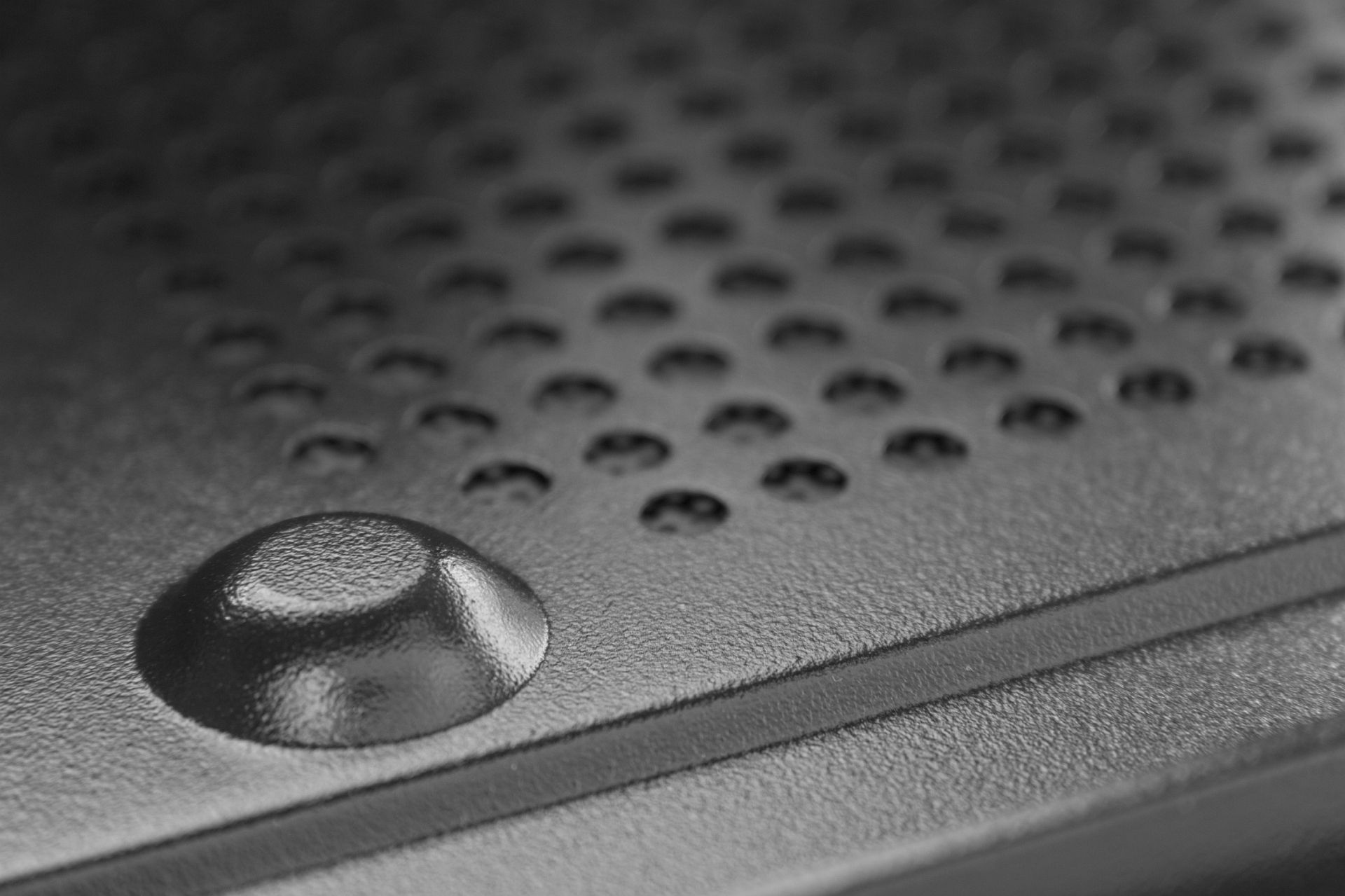

За счёт подставок блок питания приподнят над нижней стенкой корпуса на 5 мм. Антивибрационные накладки на подставках отсутствуют.

В заключении поговорим о накопителях. Массовый переход SSD на формат M.2 привёл к тому, что 2.5” диски в ПК используются всё реже. Из системных блоков постепенно исчезают и 3.5” диски — те, кому нужно хранилище большого объёма, используют отдельный сервер (NAS). По этой причине в современных корпусах нечасто встретишь больше 2-3 посадочных мест для накопителей. BaseTech GFX-06 в полной мере следует этой тенденции, позволяя пользователю установить один 3.5” HDD и до двух дисков 2.5”.

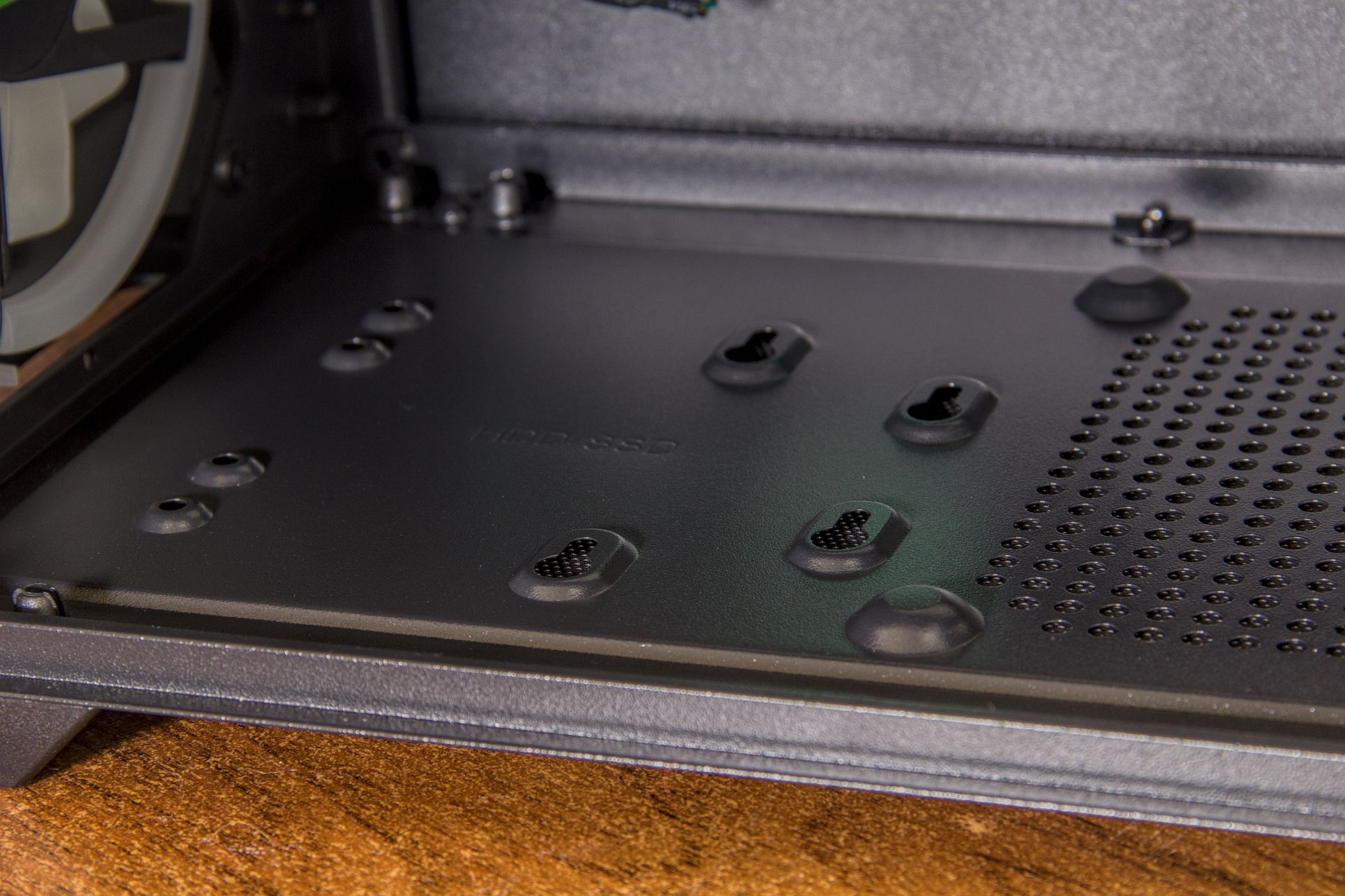

Первое посадочное место для накопителей находится в нижней части корпуса, в отсеке с блоком питания. Оно универсальное — подходит для 2.5” и 3.5” устройств. Для крепления дисков необходимо вкрутить винты с нижней панели корпуса.

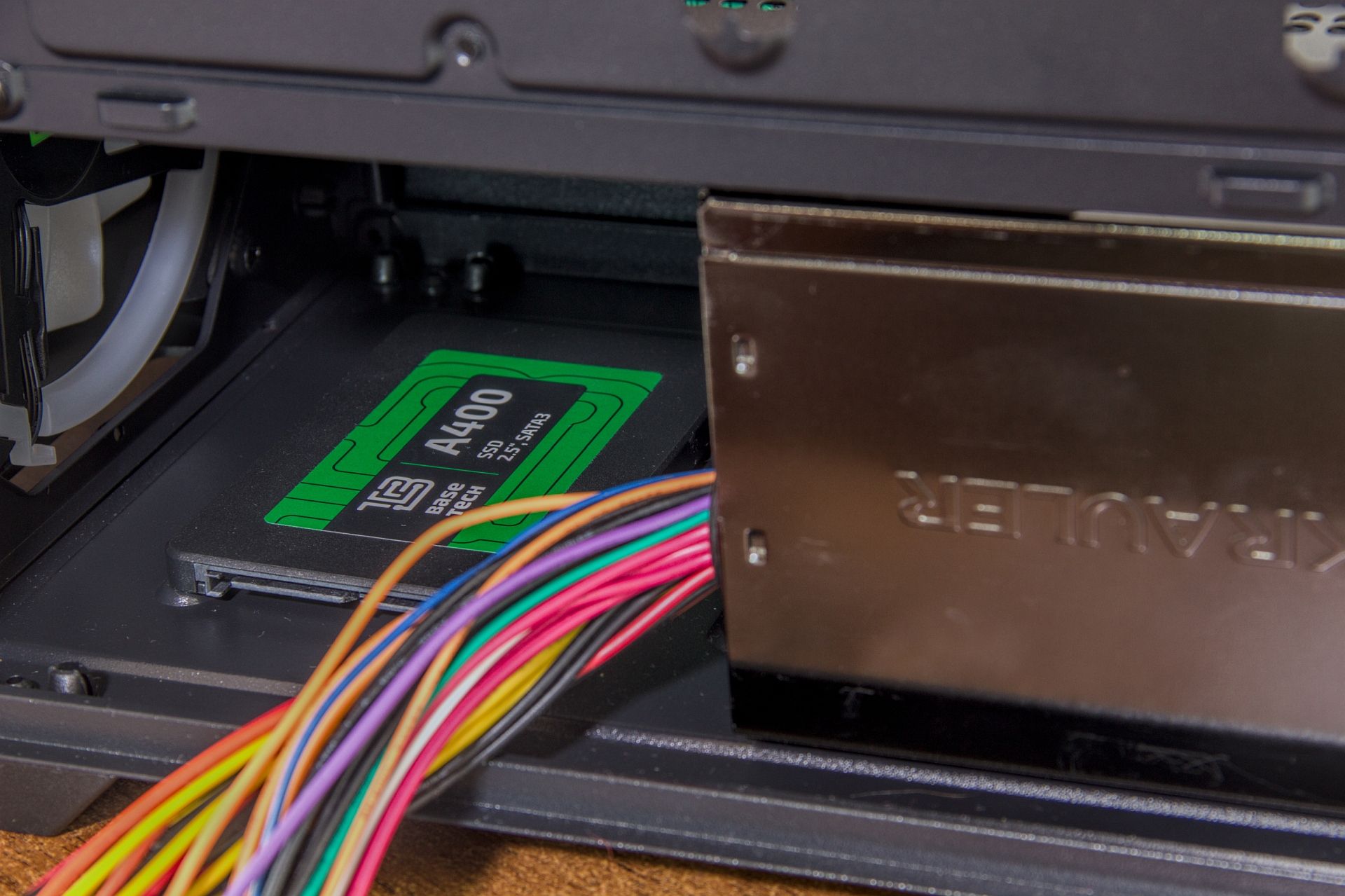

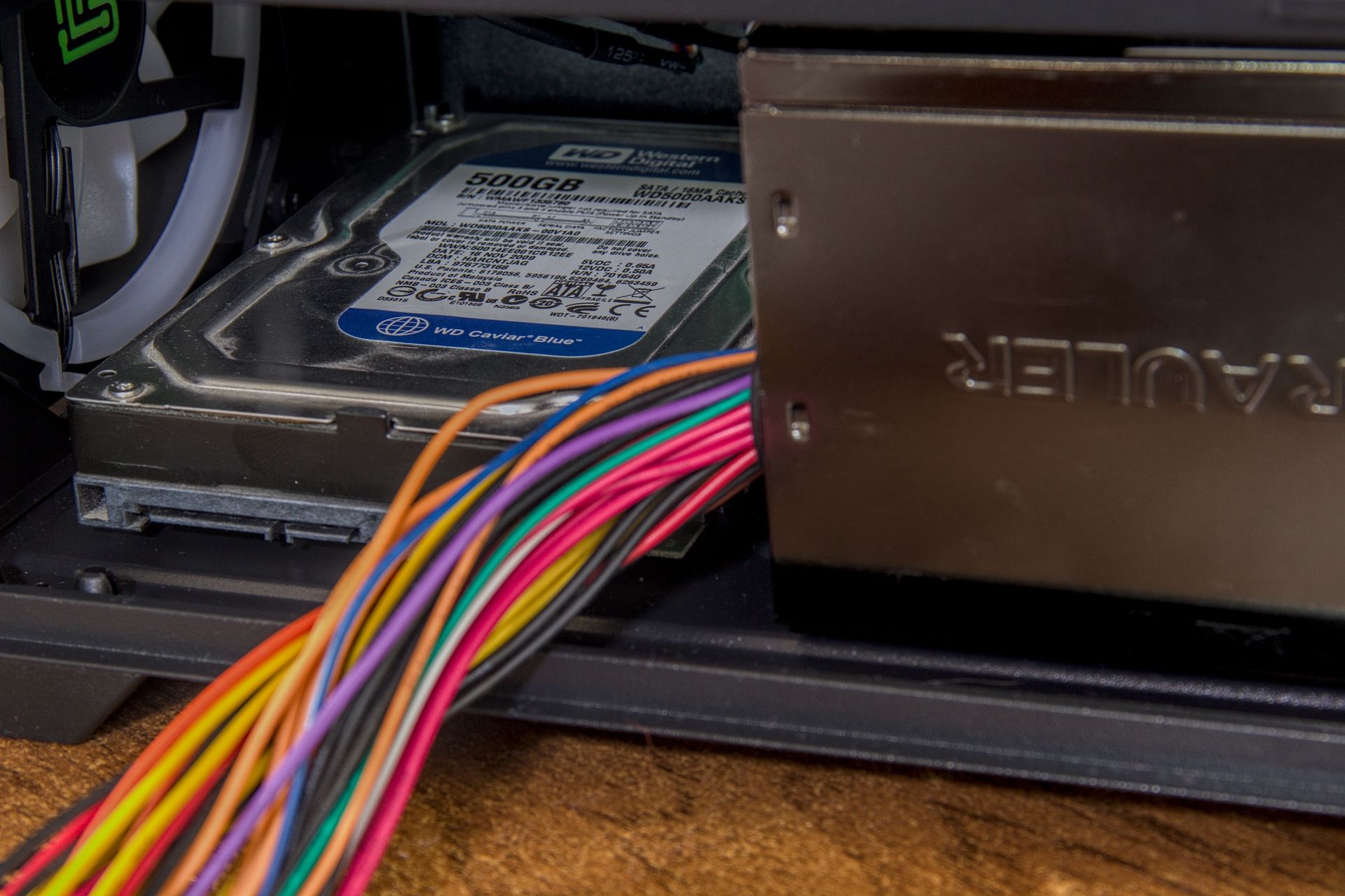

В случае с 3.5” жёстким диском придётся внимательно отнестись к выбору блока питания. Модели длиной более 150 мм, а также БП с модульными разъёмами скорее всего не позволят установить накопитель. Отмечу также, что в точках крепления 3.5” диска не предусмотрены антивибрационные накладки. Как минимум резиновые кольца здесь были бы уместны.

При использовании 2.5” диска проблем с совместимостью гораздо меньше. Можно выбирать любые модели БП длиной до 170 мм. Также к такому накопителю удобнее подключать провода — они не будут упираться в боковую стенку диска, как в случае с 3.5” HDD.

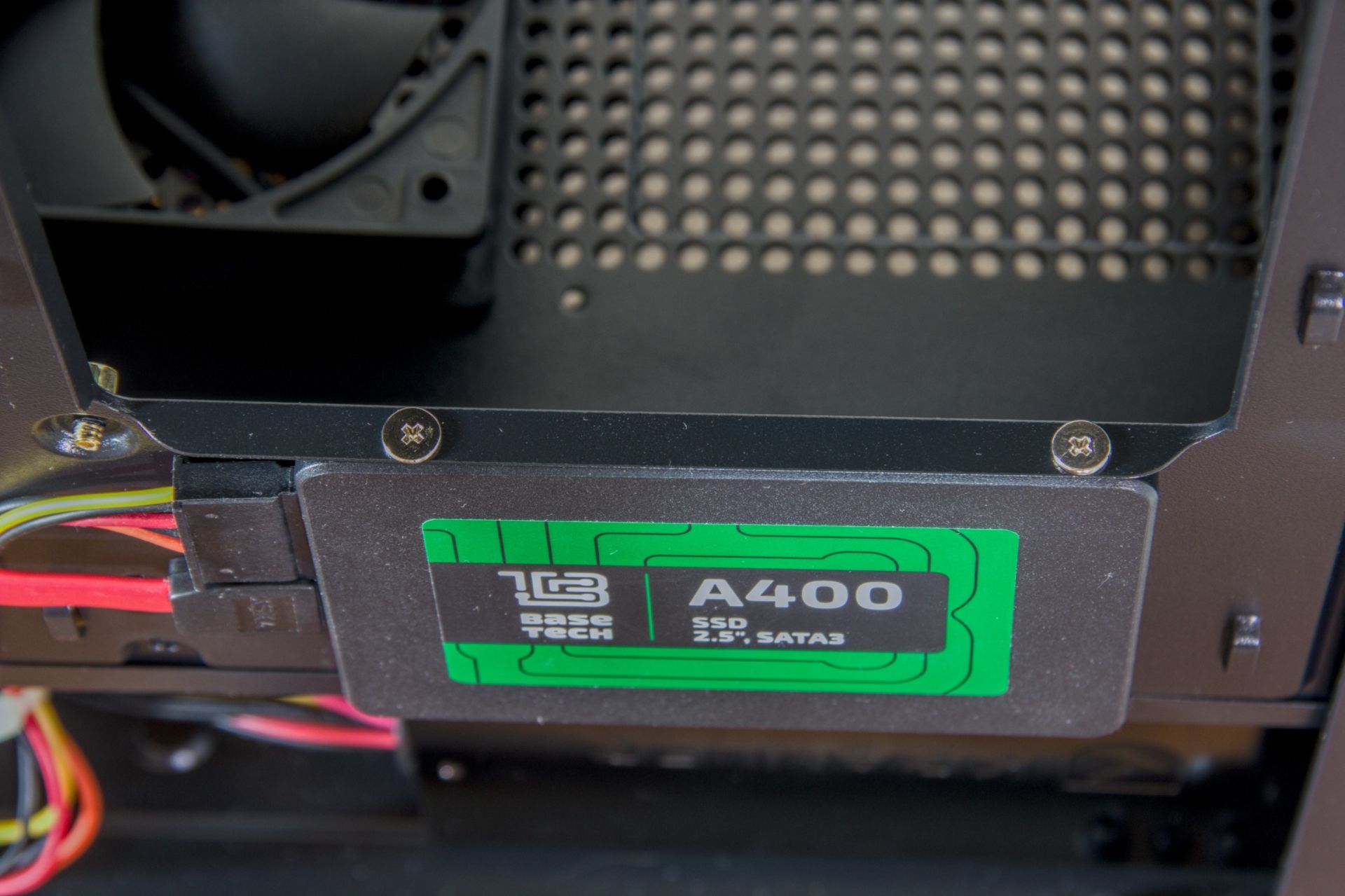

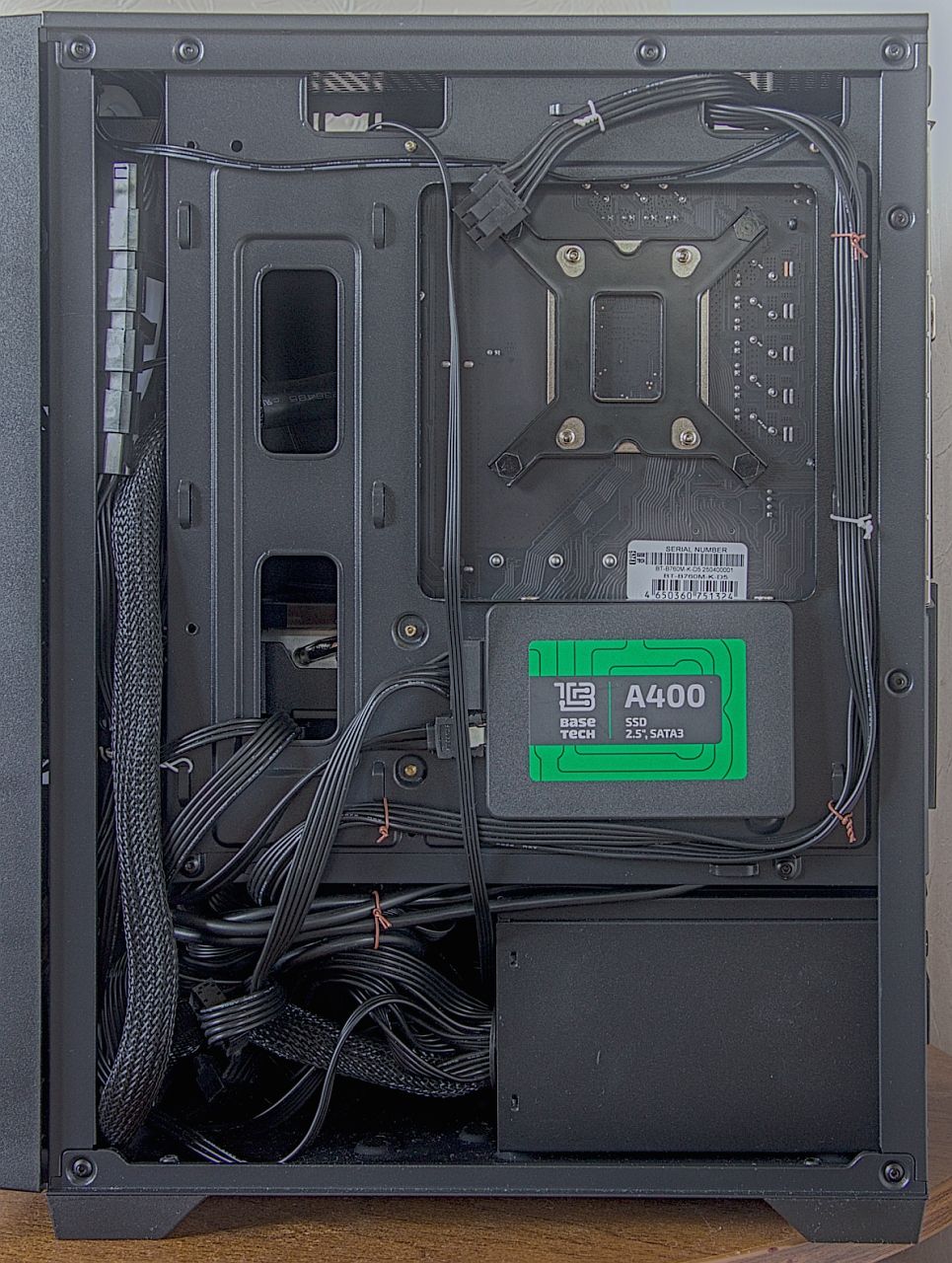

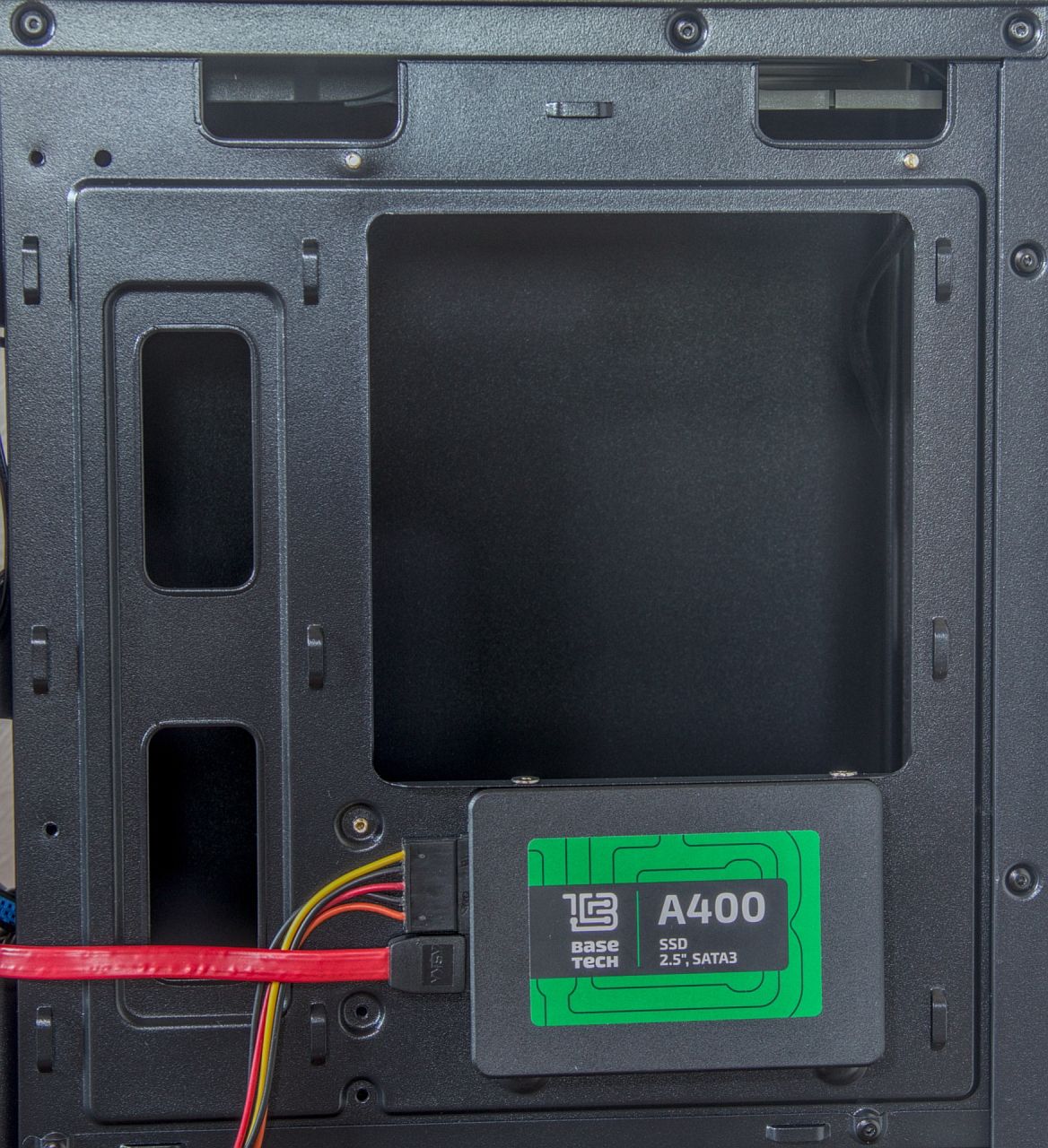

В корпусе имеется ещё одно посадочное место для 2.5” накопителей — на обратной стороне поддона для материнской платы.

Накопитель фиксируется сбоку на два винта, для чего в поддоне сделаны два отверстия.

Два дополнительных винтика вкручиваются в нижнюю часть SSD со стороны матплаты. Устанавливать диск в этот отсек необходимо до монтажа системной платы, иначе она может перекрыть доступ к нижним креплениям накопителя. Впрочем, можно вполне обойтись только двумя винтами сверху.



Тестирование

Характеристики BaseTech GFX-06, его цена и наличие RGB-подсветки указывают на то, что корпус позиционируется для игровых сборок начального уровня. В его способности справиться с охлаждением бюджетного игрового ПК у меня нет сомнений, поэтому я решил проверить, подходит ли этот кейс для более серьёзных конфигураций.

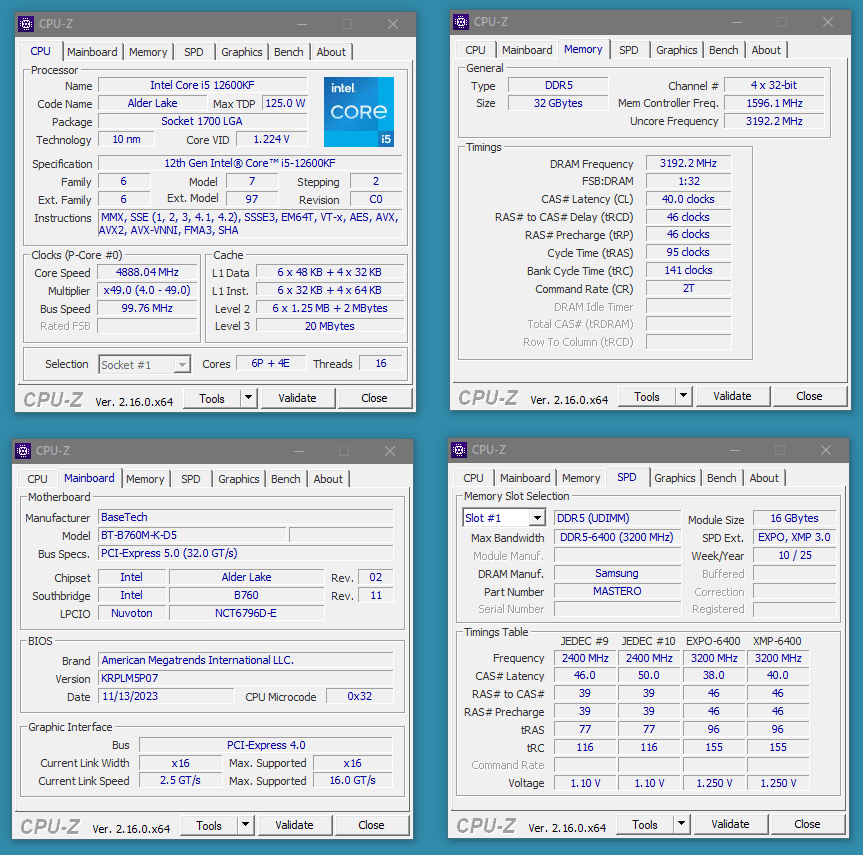

Список комплектующих для теста:

• Материнская плата BaseTech B760M-K D5

• Процессор Intel Core i5-12600KF

• Кулер ID-Cooling SE-207-XT Advanced

• Оперативная память Mastero DDR5-6400 (MSH6400C40-32G5-K2)

• Видеокарта MSI RTX 3060 Ventus 2X 12G OC

• SSD BaseTech A400 120Gb (2.5” SATA)

• SSD Netac NV7000T 1Tb (M.2 NVMe)

• Радиатор для M.2 SSD Thermalright HR-09 2280 Pro Black

• Блок питания Zalman Megamax 800W

Поскольку базовая мощность процессора i5-12600KF составляет 125 Вт, а кулер рассчитан на значительно большее энергопотребление, в BIOS материнской платы я отключил лимиты мощности PL1 и PL2. Также добавил дополнительный 120-мм вентилятор Noctua NF-S12B Redux на верхнюю панель над процессором. Комплектные вентиляторы подключил к блоку питания, и они работали с максимальной скоростью (1100 об/мин). Дополнительный вентилятор на верхней панели также работал на максимальных оборотах (1200 об/мин). Обороты вентиляторов процессорного кулера управлялись автоматически материнской платой с помощью PWM.

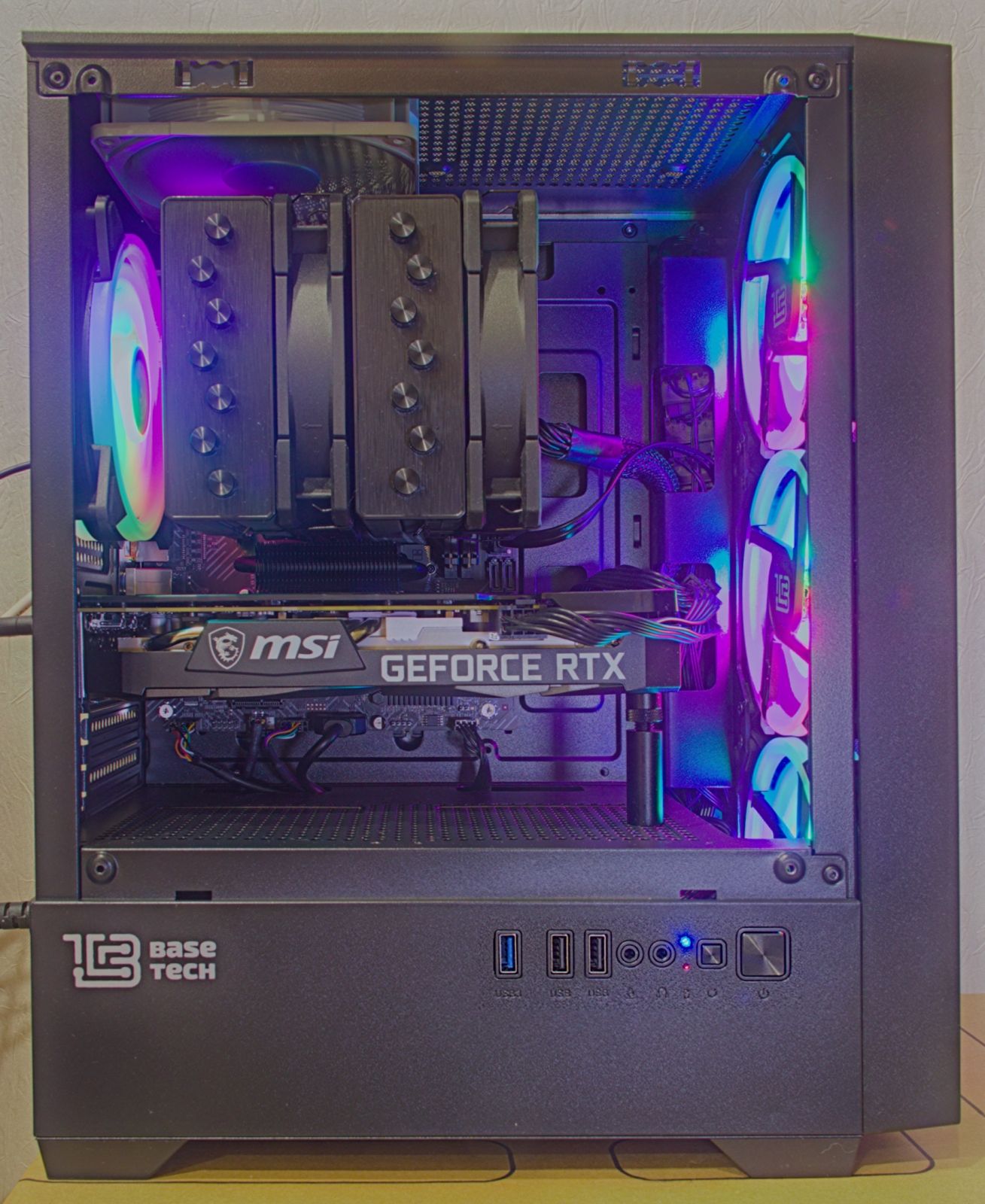

В процессе сборки проблем не возникло. Единственное, что посоветую — соблюдайте правильную последовательность монтажа комплектующих. Из-за того, что корпус очень компактный, каждый крупный элемент может затруднить дальнейшую сборку.

Кроме того, для аккуратного внешнего вида используйте петли для проводов. У меня кабельных стяжек не оказалось, поэтому я воспользовался подручным средством — проводами из витой пары. Выглядит своеобразно, но всё держится, а это главное.

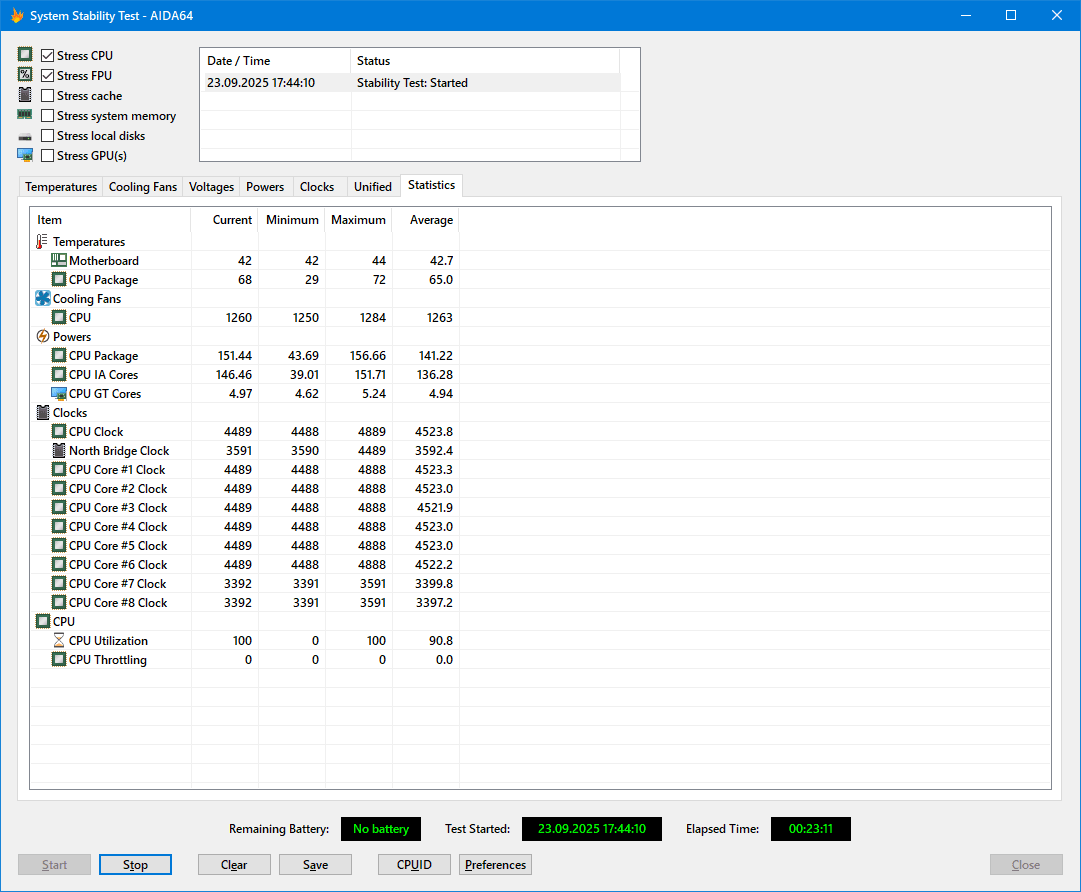

Первичная оценка охлаждающей способности корпуса проводилась с помощью теста стабильности AIDA64. Потребление процессора достигало 157 Вт, при этом его температура едва перевалила за 70 градусов. Отмечу комфортный уровень шума во время тестирования — всего 38 дБ. Вентиляторы на процессорном кулере не раскручивались до максимальных оборотов, а все корпусные вентиляторы работали на скорости в 1100—1200 об/мин.

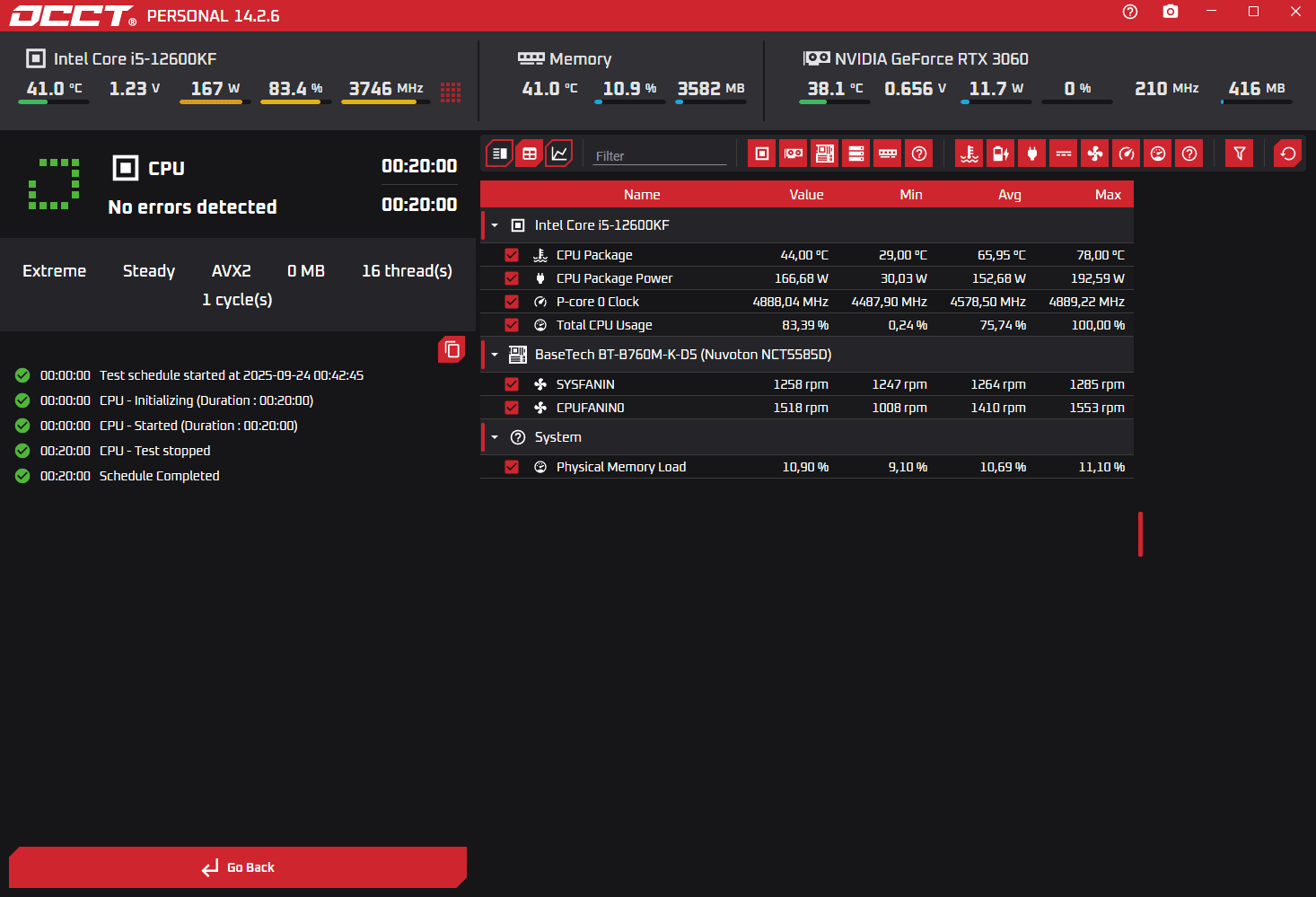

Максимальная потребляемая мощность процессора показалась мне недостаточно высокой. Очевидно, тест AIDA64 не оптимизирован для процессоров с разными ядрами. Поэтому я запустил тест OCCT. В нём потребление процессора составило 193 Вт, а вентиляторы на кулере раскрутились до 1500 об/мин. В таких условиях температура процессора достигала в пике 78 °С.

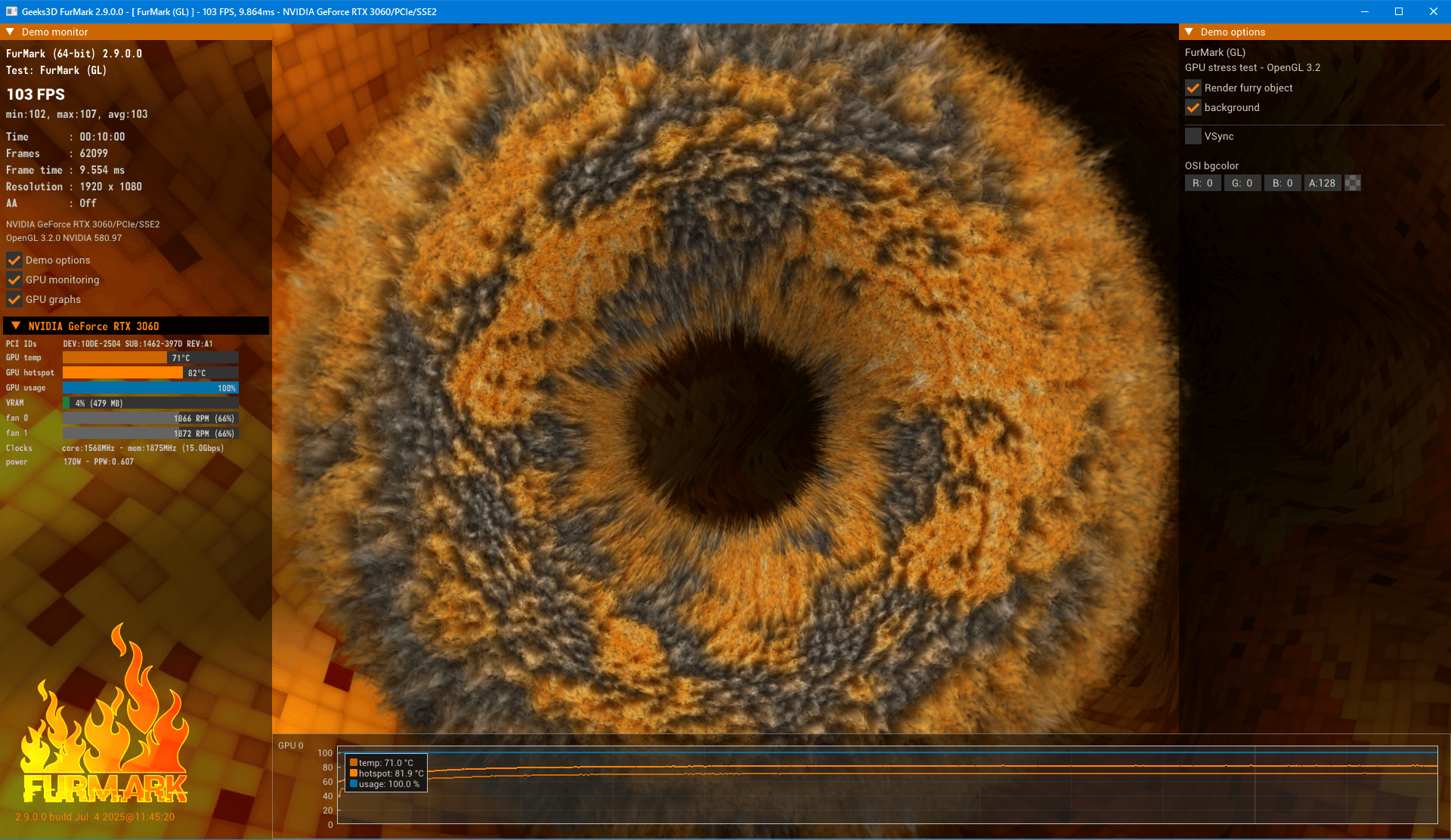

Нагрузка на видеокарту создавалась с помощью «Мохнатого бублика» (FurMark). После 10 минут теста температура видеокарты MSI RTX 3060 Ventus 2X 12G OC в самой горячей точке составила 82 °С, что с учётом её мощности и системы охлаждения можно считать очень хорошим результатом.

Охлаждение накопителей M.2 зависит в большей степени от установленного на них радиатора. В сборке высокопроизводительный SSD Netac NV7000 охлаждался одним из лучших радиаторов от Thermalright. Несмотря на то, что он был зажат между процессором и видеокартой, температура во время тестов CrystalDiskMark не превысила 46 градусов.

Нет проблем с охлаждением комплектующих и в играх. Например, в шутере Atomic Heart максимальная температура видеокарты составляла 73 °С, а процессора — 55 °С.

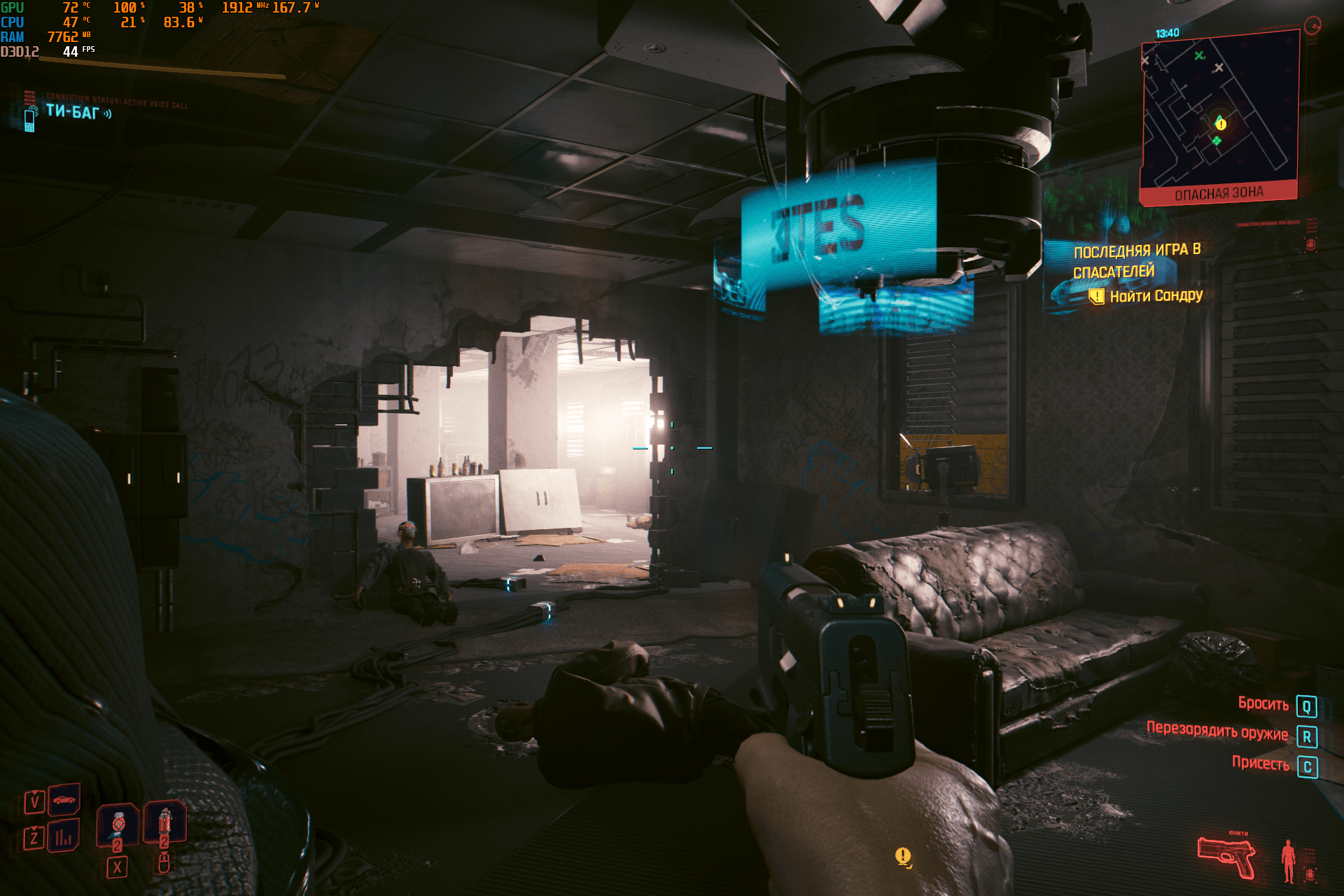

В более требовательном к ресурсам Cyberpunk 2077 видеокарта местами прогревалась до 75 °С, а пиковая температура процессора составляла 60 °С.

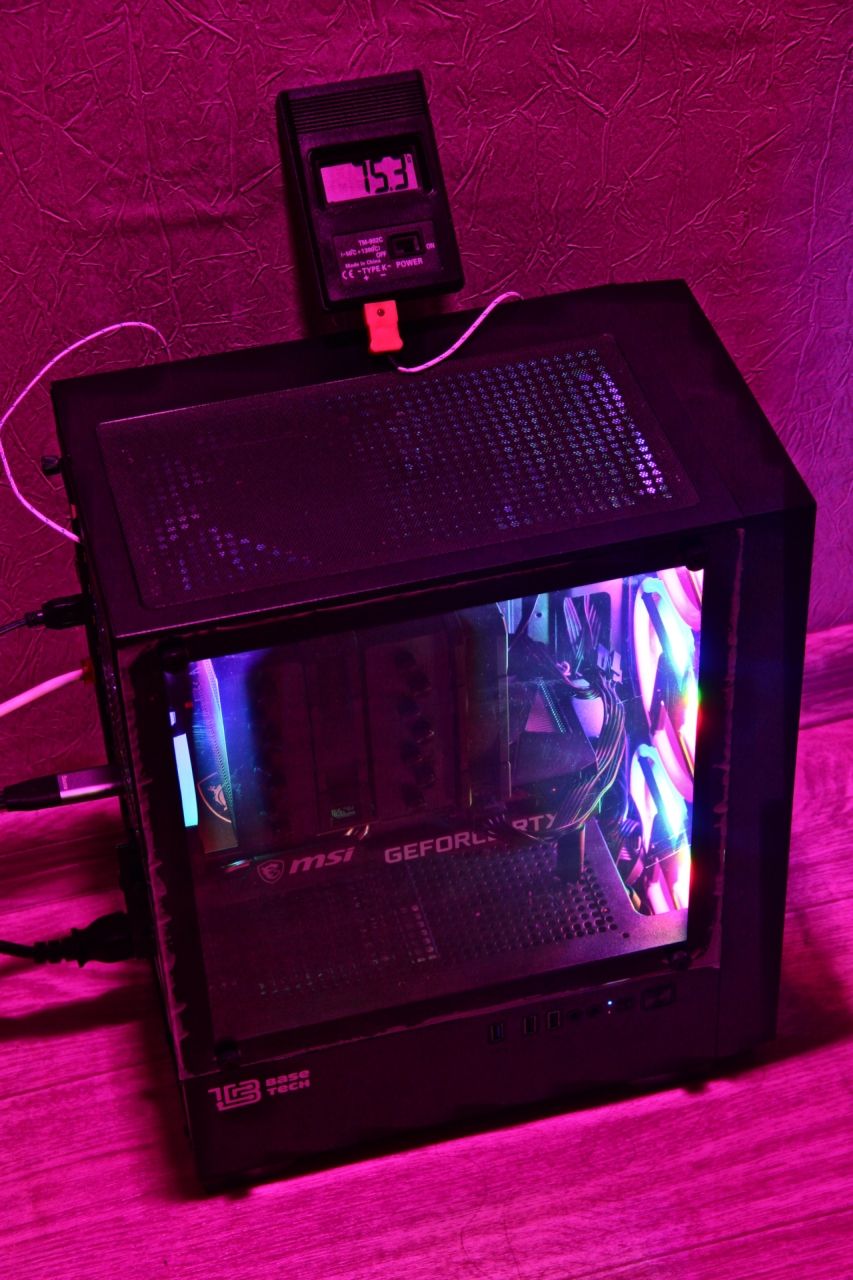

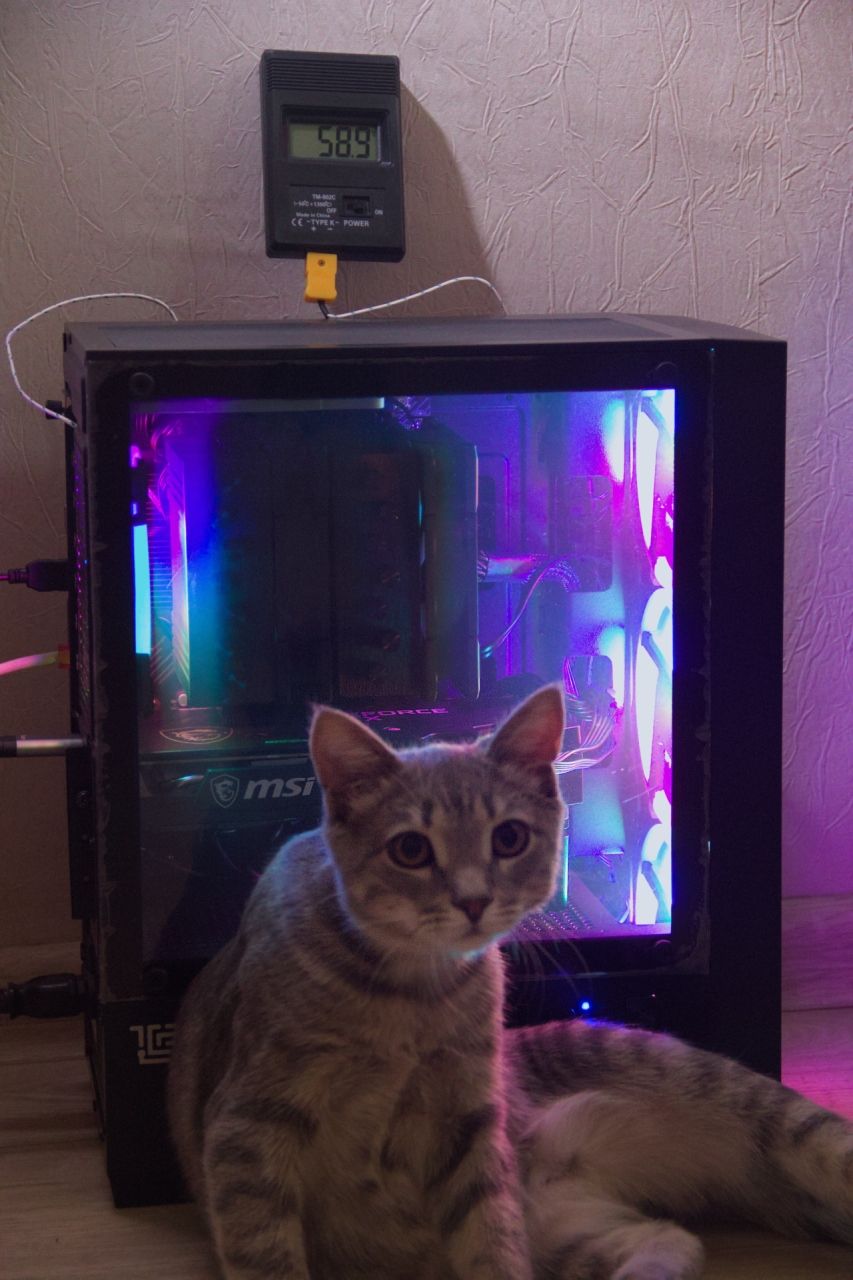

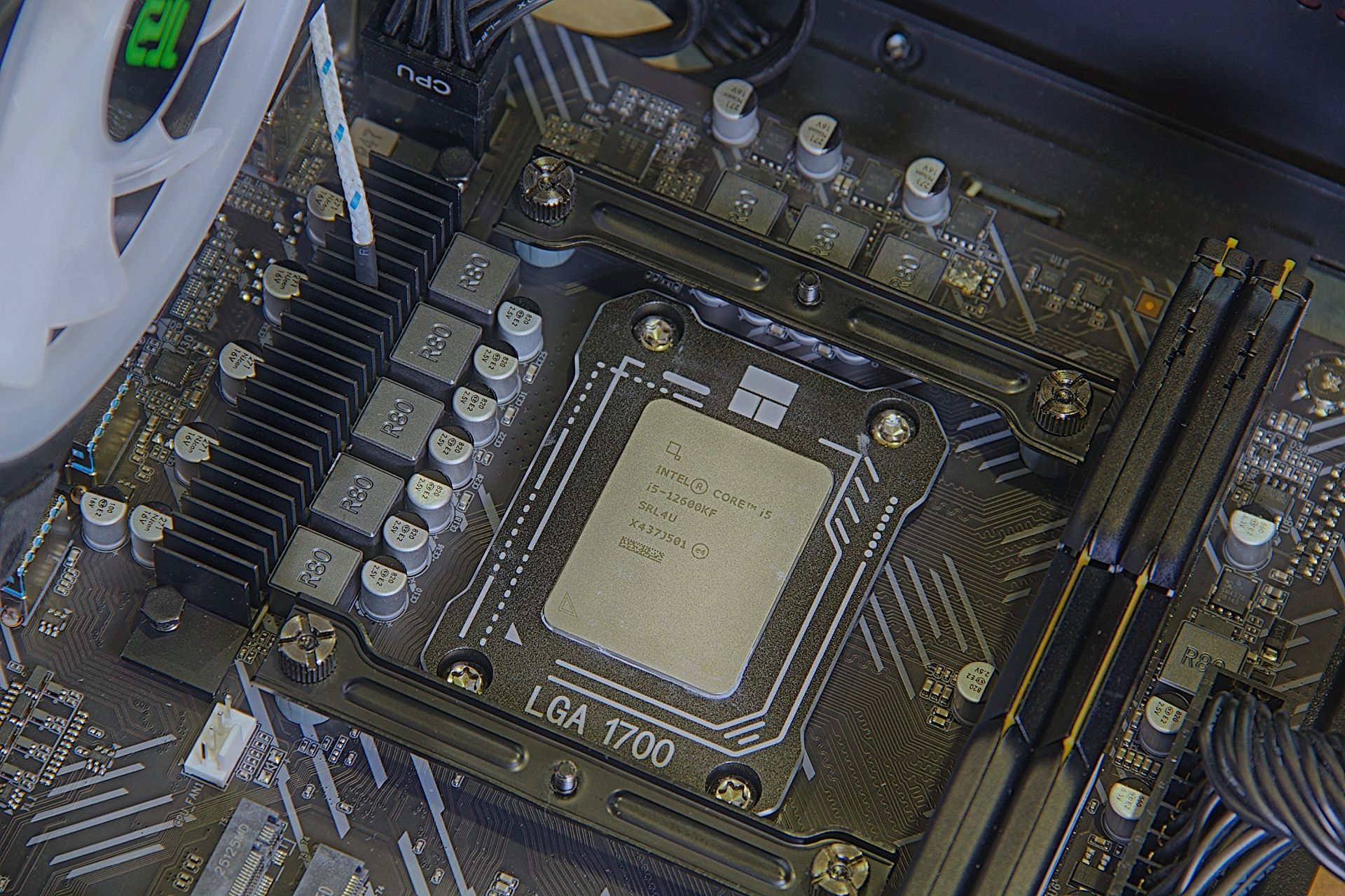

Дополнительно я замерил температуру на радиаторе, охлаждающем преобразователь питания процессора (MOSFET). Поскольку в системной плате датчик температуры MOSFET отсутствует, я воспользовался термометром, выносной датчик которого был закреплён на соответствующем радиаторе.

По результатам замеров уверенно заявляю, что с охлаждением MOSFET корпус справляется на отлично. После 20-минутного стресс-теста в AIDA64 температура MOSFET не дотянула и до 60 °С. Более серьёзная нагрузка в виде OCCT разогрела радиатор до 75 °С. Напомню, что в первом случае через преобразователь питания проходило 157 Вт мощности, а во втором — 193 Вт.

И в заключении немного о шуме. Для объективной оценки акустической эргономики я располагаю бытовой шумомер на расстоянии 1 метр от системного блока, а замеры провожу в 2 часа ночи при закрытых окнах. В таких условиях уровень шума от корпуса составляет 38 дБ во время теста стабильности AIDA64 и 35 дБ в простое. Под нагрузкой ещё можно разобрать лёгкий шелест, а в простое системник не слышно вовсе.

Есть два важных замечания по результатам шумомера. Во-первых, корпус в большинстве случаев будет стоять не на полу, а на столе. Расстояние до него будет меньше, а уровень шума, соответственно, выше. Во-вторых, я намеренно использовал при тестировании горячий процессор со снятым лимитом энергопотребления, из-за чего вентиляторам на кулере пришлось поднимать обороты. Позиционирование корпуса предполагает, что в него будут ставить более холодные процессоры уровня i5-12400F / Ryzen 5 7400F, с базовым TDP 65 Вт, не требующие шумной системы охлаждения. А значит в среднем можно ориентироваться на результаты замеров уровня шума, приведённых выше.



Кому подойдёт корпус BaseTech GFX-06

BaseTech GFX-06 — очень компактный Mini-Tower, оснащённый четырьмя производительными вентиляторами с RGB-подсветкой. Он способен охладить мощные комплектующие, общее энергопотребление которых превышает 400 Вт. Данный корпус можно смело брать для игровых сборок начального и среднего уровня, которые будут стоять на небольшом столе.

Критичных недостатков в корпусе BaseTech GFX-06 я не обнаружил. Но есть особенности, продиктованные его компактностью:

• Нужно внимательно выбирать комплектующие, в первую очередь видеокарту. Графические адаптеры длиннее 280 мм в корпус не поместятся.

• Если планируете ставить 3.5” жёсткий диск, готовьтесь подбирать компактный блок питания. Иначе кабели от БП будут упираться в корпус HDD.

• Для аккуратного кабель-менеджмента потребуются кабельные стяжки, которые придётся докупать отдельно. Но если вы компьютерный энтузиаст или просто запасливый человек, то стяжки у вас в хозяйстве, скорее всего, уже есть.
